20kg Akıllı İzleme ve Otomatik Arama Özellikli Çift Eksenli Pan-Tilt Ünitesi

Ürün Açıklaması:

MR-BY025W, akıllı izleme ve otomatik arama uygulamaları için tasarlanmış özelleştirilebilir çift eksenli pan-tilt'tir. Stabil yatay ve tilt hareketini destekler, güvenilir ağır yük taşıma kapasitesi sağlar ve dış mekan gözetim, hedef gözlemi ve entegre tespit sistemleri için uygundur. Kompakt yapısı, IP66 koruması ve esnek genişleme yeteneğiyle, stabil hareket kontrolü ve çoklu cihaz entegrasyonu gerektiren çok çeşitli projelerde kullanılabilir.

Ücretsiz Teklif Alın

Ürün Tanıtımı

MR-BY025W, çift eksenli kontrol, otomatik arama yeteneği ve esnek yük entegrasyonu gerektiren dış saha kullanımı için geliştirilmiştir. Sonsuz vida dişli sürücü yapısı, yatay ve tilt kontrolünü sabit desteklerken, ağır yük tasarımı kameralar, lazerler, hoparlörler, termal görüntüleme modülleri, radar ve diğer yardımcı cihazları taşıyan entegre sistemler için uygundur. Ayrıca, isteğe bağlı arayüzler, güç kaynağı konfigürasyonları ve kapalı döngü kontrol çözümleriyle araca monte edilen, deniz, hava ve ters çevrili uygulamalara da uyarlanabilir.

Uygulama senaryoları

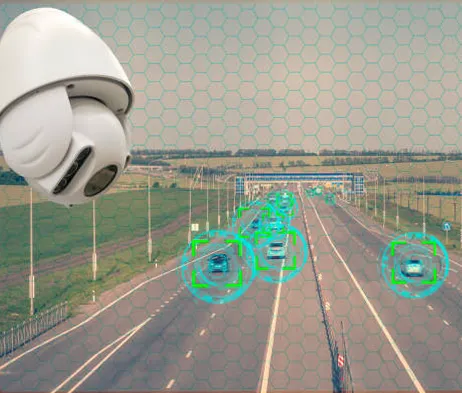

Karayolu İzleme

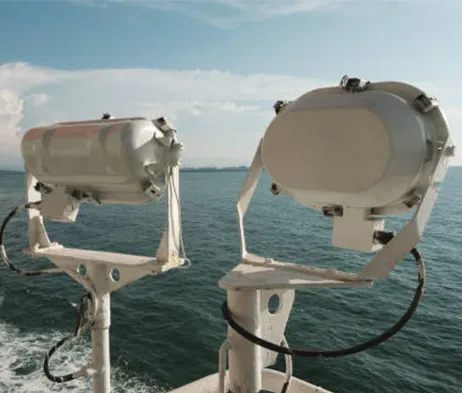

Akustik Caydırıcılık Sistemleri

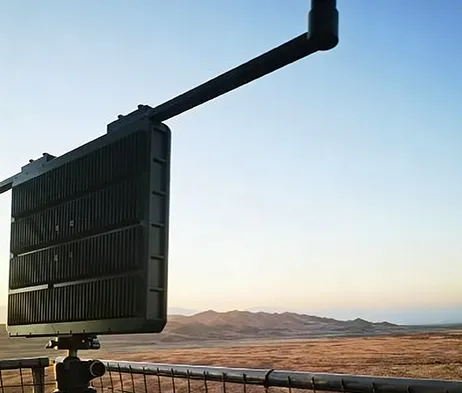

Sınır Gözetimi
Çevre Müdahale Tespiti

Ürün Özellikleri ve Teknik Özellikleri

Özel Renkler: Ordu yeşili, siyah, beyaz veya kişiselleştirilmiş renkler

Dönme Modu Seçenekleri: Yatay 0° ile 340° veya 0° ile 240° arasında sınırlı dönüş seçenekleri mevcuttur; tilt -90° ile 90° sınırlı açı dönüşü mevcut

Daha Yüksek Hız Seçenekleri: Yatay, 30°/s veya 55°/s'ye kadar isteğe bağlı; 15°/s veya 30°/s isteğe bağlı olarak tilt

Ön Kurulum Genişletme: 1000 ön ayarlı pozisyona kadar

Limit Anahtar Seçeneği: Yüksek ve düşük sıcaklık versiyonlarında daha iyi performans için fotoelektrik limit mevcuttur

Çıkış Modu Seçenekleri: Yardımcı cihaz kontrolü ve alarm bağlantısı için 1–4 röle kanalı ve RS arayüzü mevcuttur

İletişim Protokolleri: PELCO_P, ModBus-RTU veya özel protokoller

İletişim Arayüzleri: RS485, RS232 veya ağ arayüzü isteğe bağlı

Güç Kaynakları Seçenekleri: DC48V veya AC220V

Düşük Sıcaklık Seçeneği: -40°C ile +65°C arasında mevcut

Kurulum Adaptasyonu: Araca monte edilen, deniz ve hava ortamları desteklenir

Kapalı döngü Versiyonu: İsteğe bağlı kodlayıcı veya mutlak kodlayıcı mevcut

Özel Boyut Seçeneği: Standart olmayan boyutlar özelleştirilebilir

Entegre Cihaz Desteği: Kamera, lazer, hoparlör, yüksek güçlü dolgu ışığı, USB3.0, kızılötesi termal görüntüleme, radar ve 4G için isteğe bağlı entegrasyon

Nem Giderme Seçeneği: Sürekli nem giderme desteğine sahip nemli ortamlar için uygundur

Teknik parametreler

Madde	Temel Göstergeler	Isteğe Bağlı / Açıklamalar
Model	MR-BY025W	—
Temel Konfigürasyon	Temel versiyon	Opsiyonel
Renk	Buz grisi	Ordu yeşili, siyah, beyaz, özelleştirilebilir
Dönüş Açısı	Yatay: 0°–360° sürekli dönüş; tilt: 60° ile -20° açı dönüşü	Yatay: 0°–340° sınırlı dönüş / 0°–240° sınırlı dönüş; tilt: -90° ile 90° sınırlı açı dönüşü; Aşma açısı ne kadar büyükse, maksimum yük o kadar küçük olur
Dönüş Hızı	Yatay: 0.01°/s–20°/s; tilt: 0.01°/s–10°/s	Yatay: 30°/s / 55°/s isteğe bağlı; tilt: 15°/s / 30°/s isteğe bağlı; Hız ne kadar yüksekse, maksimum yük o kadar küçük olur
Önceden Belirlenmiş Pozisyonlar	200	1000
Konumlandırma Doğruluğu	±0.1°	Hiçbiri yok
Limit Anahtarı	Üst limit anahtarı	Fotoelektrik sınır (yüksek ve düşük sıcaklık versiyonları için daha uygundur)
Dönüş Fonksiyonu	Eve dönüş / zamanlı dönüş	Not: RS485 arayüzü zamanlı dönüşü desteklemez
Çıkış Modu	Hiçbiri yok	1–4 kanal, röle, RS?? (yardımcı cihazlar, alarmlar vb. için kullanılır.)
Otomatik Seyir	2 satır, her satırda 4 önceden belirlenmiş puan	Hiçbiri yok
Otomatik tarama	1–60°'ye kadar otomatik tarama	Hiçbiri yok
Otomatik Takip	1 hat	Hiçbiri yok
Isıtıcı	Hiçbiri yok	5.7–22.2V ile nemli ortamlarda, 48 saat boyunca sürekli nem giderme ve görünür yüzey değişikliği olmadan
İletişim Protokolü	PELCO_D	PELCO_P, ModBus-RTU, özel protokol
Baud Hızı	9600 bps	2400 / 4800 / 115200 bps
İletişim Arayüzü	RS422	RS485 / RS232 / ağ arayüzü
Güç Kaynağı Voltajı	DC24V	DC48V / AC220V
İşletme Gücü	≤90W	Not: opsiyonel motorlu pan-tilt konfigürasyonuna göre değişir
Bekleme Gücü	≤5W	Not: opsiyonel motorlu pan-tilt konfigürasyonuna göre değişir
Çalışma Sıcaklığı	-25°C ile +65°C, standart konfigürasyon	-40°C ile +65°C, isteğe bağlı
Depolama Sıcaklığı	-40°C ile +65°C	Hiçbiri yok
Yükleme	12kg–22kg	Not: Ağırlık merkezi montaj yüzeyinden 50 mm'yi geçtiğinde, hız ve aşma açısı ne kadar yüksekse, maksimum yük kapasitesi o kadar küçük olur
Boyutlar	272 × 170 × 300 (L × W × H mm)	Standart olmayan boyutlar / özelleştirilebilir
Net Ağırlık	11kg	Not: opsiyonel motorlu pan-tilt konfigürasyonuna göre değişir
Yük Kapasitesi	Ağır yük	—
Kablo Yönlendirme	Dış yönlendirme	Hiçbiri yok
Koruma Derecesi	IP66	Hiçbiri yok
Kurulum Ortamı	Açık hava kurulumu	Araca monte / deniz / hava indirme
Sistem Tipi	Açık döngü sistemi (kodlayıcı yok)	Kapalı döngü sistemi (isteğe bağlı kodlayıcı / mutlak kodlayıcı)
Üst Çıkış Kablosu	Bir yüksek esneklikli entegre kablo (4 çekirdek); bir DC24V çıkış kablosu (2A)	Kamera / lazer / hoparlör / yüksek güçlü doldurma ışığı / USB3.0 / kızılötesi termal görüntüleme / radar (0–36/36–18G) / 4G ile
Alt Çıkış Kablosu	Bir yüksek esneklikli entegre kablo (4 çekirdek); bir DC24V giriş güç kablosu (sistem güç kaynağı); bir RS422 (pan-tilt ünitesi kontrolü)	Kamera / lazer / hoparlör / yüksek güçlü doldurma ışığı / USB3.0 / kızılötesi termal görüntüleme / radar (0–36/36–18G) / 4G ile
