Bir Kimya Endüstri Parkı için Çevrimiçi Isı İzleme
Bir Kimya Endüstri Parkı için Çevrimiçi Isı İzleme
Termal Görüntüleme, Görünür Işık Doğrulaması ve Merkezi Alarmların Proaktif Endüstriyel Güvenliği Nasıl Desteklediği
Büyük kimya sanayi parkları, yaygın sahalara dağılmış şekilde proses üniteleri, depolama tankları, boru hatları, vanalar, pompalar, elektrik sistemleri ve tehlikeli madde işleme alanları içerir. Bu varlıkların birçoğu sürekli olarak çalışır ve görünür bir arıza, yangın veya üretim kesintisi gerçekleşmeden önce anormal termal koşullar geliştirebilir.
Çin'in Shandong eyaletindeki Yantai Gelişim Bölgesi Kimya Endüstri Parkı'nda, kamuya açık vaka tanımı, karmaşık bir endüstriyel ortamda daha sürekli, görünür ve akıllı bir güvenlik denetimine ihtiyaç olduğunu belirlemektedir. Amaç, anormal sıcaklık koşullarını daha erken tespit etmek, görsel doğrulamayı desteklemek ve merkezi güvenlik yönetimini güçlendirmektir.
Halk davaları sayfası, parkın bir girişim başlattığını belirtiyor endüstriyel çevrimiçi ısıl izleme ve termal görüntüleme, akıllı analiz, görsel doğrulama, alarm bağlantısı ve merkezi yönetim etrafında oluşturulmuş tehlikeli kimyasal güvenlik çözümü.
Halka açık açıklama, projeyi parçalı ve periyodik gözlemden sürekli izlemeye, erken uyarıya ve daha merkezi bir incelemeye geçiş olarak sunmaktadır. Tam cihaz modelleri, miktarları, kurulum pozisyonları, devreye alma dönemi veya ölçülen operasyonel KPI'lar açıklanmamaktadır.

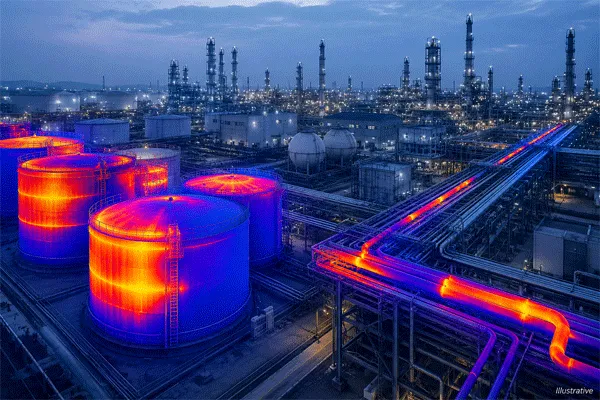

Bir Kimya Endüstri Parkı için Çevrimiçi Termal İzleme (Örnek)
Proje Anlık Görüntüsü
Öğe
Proje Bilgisi
Sanayi
Kimyasal üretim ve tehlikeli madde yönetimi
Konum
Yantai, Shandong, Çin
Site Türü
Büyük kimya sanayi parkı
Halka Açık Olarak Tanımlanmış Çevre
Yüksek sıcaklık ekipmanları, depolama tesisleri, uzun mesafeli boru hatları, açık hava maruziyeti ve büyük bir kimyasal parkın birçok kritik noktası
Temel Zorluk
Periyodik manuel denetim, gelişen termal anormalliklerin sürekli görünürlüğünü sağlayamaz.
İzleme Yöntemi
Kızılötesi termal görüntüleme, görünür ışık doğrulaması ile birleştirilmiş
Halka Açık Tarif Edilmiş Mimari
Ağa bağlı platform üzerinden çalışan bağlı saha cihazları, alarm fonksiyonları ve yönetim terminalleri
Ana Fonksiyonlar
Termal izleme, anormal sıcaklık tespiti, alarm bağlantısı, olay doğrulama ve geçmiş kayıt yönetimi
Halka Açık Şekilde Tanımlanmış Sonuç
Sürekli izleme, daha erken uyarı ve daha merkezi güvenlik yönetimi görünürlüğü
Açıklama
Belirli ekipman miktarları, kurulum konumları ve operasyonel KPI'lar halkla paylaşılmamıştır
Arka plan
Kimyasal üretim ortamları, işlem, ekipman ve çevresel risklerin bir kombinasyonunu sunar.
Depolama tankları, reaktörler, ısı değiştiriciler, pompalar, motorlar, rulmanlar, elektrik dolapları ve uzun mesafeli boru hatları, çalışma koşulları kötüleştiğinde hepsi anormal sıcaklık değişiklikleri gösterebilir. Gevşek elektrik bağlantıları, aşırı yüklenmiş bileşenler, hasar görmüş yalıtım, yetersiz yağlama, tıkalı soğutma sistemleri ve proses anormallikleri, geleneksel bir görsel muayene belirgin bir sorunu tespit etmeden önce termal desenler oluşturabilir.
Manuel denetim önemini koruyor, ancak periyodiktir. Devriye turları arasındaki koşullar değişebilir, özellikle sürekli faaliyet gösteren tesislerde.
Büyük kimyasal parklar ayrıca pratik denetim zorlukları da sunar:
İzleme noktaları geniş ve karmaşık alanlara yayılmıştır.
Bazı ekipmanlar yükseltilmiş, kapalı ya da yaklaşması zor durumdadır.
Gece görüşü sınırlı olabilir.
Yağmur, sis, toz, doğrudan güneş ışığı ve mevsimsel sıcaklık değişimleri gözlemi etkiler.
Belirli işletme alanları rutin personel erişimini kısıtlayabilir.
Bireysel kameralar veya cihazlar, birleşik bir olay yönetimi olmadan bağımsız olarak çalışabilir.
Tarihsel sıcaklık bilgileri tutarlı bir şekilde kaydedilmeyebilir veya karşılaştırılmayabilir.
Bu nedenle müşteri, rutin denetimi sürekli, uzaktan ve izlenebilir termal gözlem ile tamamlayabilecek bir izleme mimarisi talep etti.
İzleme Zorlukları
1. Periyodik Denetim Sürekli Kapsam Sağlayamadı
Geleneksel devriyeler, ekipmanın belirli bir andaki durumunu gösterir. Gün boyunca her izlenen varlığı sürekli olarak gözlemleyemezler.
Bir teftişten sonra başlayan sıcaklık artışı, bir sonraki devriye gezisine kadar gelişmeye devam edebilir. Kritik ekipman için bu, anormal bir durumun ortaya çıkışı ile tespit edilmesi arasında bir boşluk oluşturur.
2. Geleneksel Video Termal Koşulları Ortaya Koyamıyordu
Görünür ışık kameraları duman, sızıntı, ekipman hareketi ve personel faaliyetini gözlemlemek için faydalıdır. Ancak, normal görünen bir görüntü, bir varlığın normal sıcaklıkta çalıştığı anlamına gelmez.
Termal görüntüleme, insan gözüyle görülemeyebilecek ısı dağılımını ve sıcaklık farklarını göstererek başka bir boyut ekler.
3. İzleme Noktaları Geniş Bir Alan Üzerine Dağıtıldı
Park, tek bir kompakt üretim binası yerine birden fazla işletme alanı içeriyordu.
Bu nedenle, hem birden fazla varlığın geniş alan devriyesini hem de bireysel kritik hedeflerin odaklanmış izlenmesini destekleyecek pratik bir sisteme ihtiyaç vardı.
4. Alarmların Görsel ve Operasyonel Doğrulaması Gereklidir
Anormal bir termal ölçüm otomatik olarak doğrulanmış bir olay olarak değerlendirilmemelidir.
Yansıyan radyasyon, değişen hava durumu, yüzey yayınlayıcılığı, geçici proses koşulları ve hareketli nesneler termal görüntüleri etkileyebilir. Operatörlerin bakım veya acil müdahalenin gerekli olup olmadığına karar vermeden önce görünür ışık görüntülerine, sıcaklık verilerine ve geçmiş kayıtlara erişmeleri gerekiyordu.
5. Uzun Vadeli Yönetimi Desteklemek İçin Gereken İzleme Verileri
Müşteri canlı görüntülerden daha fazlasını talep etti.
Alarm ekran görüntüleri, termal görüntüler, görünür video, olay zamanları, izlenen alanlar ve operatör eylemleri yapılandırılmış bir formatta saklanmalıdır. Bu, bakım incelemesini, olay araştırmasını, eşik ayarlamasını ve uzun vadeli güvenlik iyileştirmesini destekler.
Bir Kimya Endüstri Parkı için Çevrimiçi Termal İzleme (Örnek)
Proje Hedefleri
Seçilen kritik ekipman ve alanların sürekli uzaktan gözlemini kurun.
Anormal ısı desenlerini ve eşik ihlallerini daha erken tespit edin.
Alarm doğrulaması için termal görüntüleri görünür ışık videosuyla birleştirin.
Birden fazla izleme noktasından gelen alarmları merkezileştirin.
Termal olayları ve geçmiş kayıtları daha sonra incelemek üzere saklayın.
Mevcut süreç araçlarını, yangın tespit sistemlerini, gaz tespit sistemlerini ve bakım denetimlerini değiştirmek yerine tamamlayın.

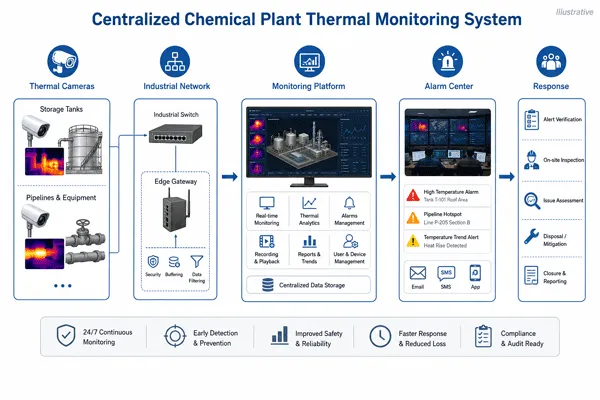

Benzer Projeler İçin Önerilen Mühendislik Mimarisı
Kamuya açık dava tanımı ve Midradar'ın mevcut ürün portföyüne dayanarak, benzer projeler için aşağıdaki çok katmanlı mimari önerilmektedir. Bu, Yantai kurulumunun tam olarak açıklanması olarak okunmamalıdır.
Termal kanal, sıcaklık dağılımını, sıcak noktaları ve anormal termal değişiklikleri tanımlamak için kullanılır. Görünür ışık kanalı, operatörlerin hangi öğenin dahil olduğunu ve durumun güvenilir olup olmadığını belirleyebilmesi için bağlamsal görüntüler sağlar.
İzleme mesafesi ve hedef dağılımına bağlı olarak, sistem şunları kullanabilir:
Yakındaki ekipman grupları için daha geniş görüşlü termal PTZ kameralar.
Uzak veya yüksek varlıklar için daha uzun odak uzaklıklı termal PTZ kameralar.
Kesintisiz gözlem gerektiren varlıklar için özel sabit termal kameralar.
Açık depolama veya sınır alanları için isteğe bağlı uzun menzilli yangın ve sıcak nokta tespit kameraları.
Katman 2: Kenar Analizi ve Alarm Kuralları
Her izlenen sahne, ilgili ölçüm alanlarına bölünmüştür.
Uygulamaya bağlı olarak, alarm kuralları şunları içerebilir:
Maksimum sıcaklık eşiği.
Minimum sıcaklık eşiği.
İki alan arasındaki sıcaklık farkı.
Anormal sıcaklık artışı.
Bölgesel sıcak nokta tespiti.
Ekipmana özgü uyarı seviyeleri.
Zamana dayalı alarm kalıcılığı.
Yükseltme öncesinde görünür ışık veya operatör onayı.
Eşikler, farklı varlık türleri ve işletme durumları için ayrı ayrı yapılandırılmalıdır. Bir pompa yatağı, elektrik dolabı, tank yüzeyi ve proses boru hattı tek bir evrensel alarm değerini paylaşmamalıdır.
Katman 3: Endüstriyel Ağ ve Veri İletimi
Termal video, görünür ışık videosu, sıcaklık bilgisi, cihaz durumu ve alarmlar, saha iletişim ağı üzerinden izleme merkezine iletilir.
Büyük bir kimya parkı için iletişim tasarımı şunları içerebilir:
Endüstriyel Ethernet.
Fiber optik omurga.
Yönetilen ağ anahtarları.
Segmentli cihaz ağları.
Gereksiz iletim yolları.
Yıldırım ve dalgalanma koruması.
Kritik izleme düğümleri için yedek güç.
Ağ mimarisi, müşterinin siber güvenlik, BT ve endüstriyel kontrol gereksinimleriyle koordine edilmelidir.
Bir Kimya Endüstri Parkı için Çevrimiçi Termal İzleme (Örnek)

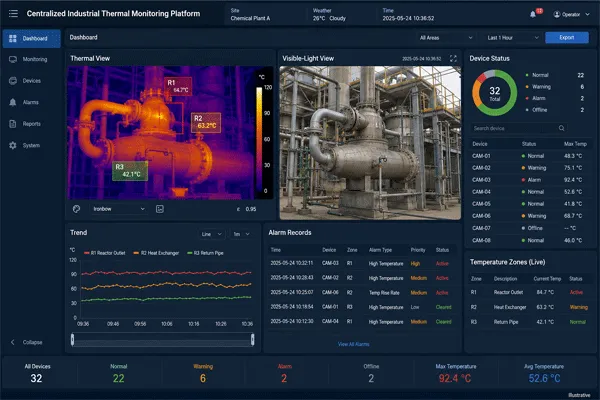

Katman 4: Merkezi Termal İzleme Platformu
Merkezi platform, birden fazla saha cihazından veri alır ve bilgileri birleşik bir arayüz üzerinden sunar.
Önerilen platform işlevleri şunları içerir:
Gerçek zamanlı termal ve görünür ışık ekranı.
Nokta, çizgi ve alan sıcaklık göstergesi.
Ekipman ve kamera haritalama.
Yapılandırılabilir alarm eşik değerleri.
Alarm açılır penceresi ve ses bildirimi.
Termal ve görünür-görüntü bağlantısı.
Alarm onayı.
Etkinlik sınıflandırması.
Tarihsel sıcaklık eğrileri.
Resim ve video depolama.
Denetim raporları.
Kullanıcı ve izin yönetimi.
Cihaz sağlık izlemesi.
Diğer güvenlik veya bakım sistemleri için arayüz desteği.
Katman 5: Operasyonel Yanıt
Onaylanmış ısıl alarmlar yapılandırılmış bir işlem sürecine aktarılır.
Şiddetine bağlı olarak, olay merkezi kontrol odasına, bakım departmanına, üretim birimine, güvenlik departmanına veya acil müdahale ekibine gönderilebilir.
Yanıt süreci, her alarımı kimin alacağını, ne kadar hızlı incelenmesi gerektiğini ve olay kapatılmadan önce hangi bilgilerin kaydedilmesi gerektiğini tanımlamalıdır.

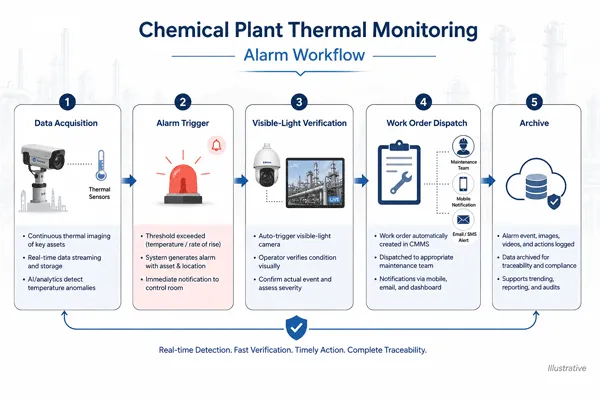

Önerilen İzleme İş Akışı
Adım 1 – Otomatik İzleme
Termal kameralar, seçilen proses ekipmanlarını, depolama tesislerini, boru hatlarını, vanaları, elektrik sistemlerini ve tehlikeli alanları sürekli olarak izler. PTZ kameralar, bir cihazın birden fazla izleme noktasından sorumlu olduğu durumlarda önceden belirlenmiş devriye rotalarını takip edebilir. Kesintisiz gözlem gerektiren kritik ekipmanlara sabit bir görüş veya özel bir kamera atanmalıdır.
Adım 2 – Termal Veri Yakalama
Sistem, tanımlı ölçüm bölgeleri için termal görüntüler ve sıcaklık bilgisi yakalar. Operatörler, bir görüntü içindeki farklı alanları kullanarak ayrı bileşenleri izleyebilir; örneğin bir pompa motoru, yatak muhafazası, kaplin ve bitişik boru hattı.
Adım 3 – Alarm Kuralı Tetikle
Sistem, ölçülen koşulları yapılandırılmış alarm kurallarıyla karşılaştırır. Bir sıcaklık eşiği, sıcak nokta, bölgesel anomali veya anormal değişiklik tespit edildiğinde, platform bir alarm olayı oluşturur.
Adım 4 – Görünür Işık Doğrulaması
Görünür ışık kanalı termal alarma bağlıdır. Operatörler fiziksel sahayı kontrol edebilir, izlenen varlığı doğrulayabilir ve duman, sızıntı, personel etkinliği, engel veya değişen süreç koşulları gibi diğer göstergeleri arayabilirler.
Adım 5 – Etkinlik Değerlendirmesi
Operatör, termal görüntüyü, görünür ışık görüntüsünü, mevcut sıcaklık bilgisini, geçmiş sıcaklık eğilimlerini, ekipman çalışma durumunu ve ilgili süreç veya bakım bilgilerini inceler. Ardından olay, müşterinin alarm yönetimi prosedürüne göre sınıflandırılır.
Adım 6 – Gönderim ve İşleme
Anormal durum doğrulanırsa, operatör sorumlu üretim, bakım veya güvenlik ekibini bilgilendirir. Platform olay zamanını, izlenen alanı, alarm seviyesini, görüntüleri, videoyu ve işlem durumunu kaydeder.
Adım 7 – İnceleme ve Optimizasyon
Etkinlik kapatıldıktan sonra, müşteri alarm eşiğinin uygun olup olmadığını, emisyon katsayısı ayarının doğru olup olmadığını, kamera görüşünün engellenip engellenmediğini, izleme bölgesinin doğru bileşeni kapsayıp kapsamadığını, hava durumu veya yansımaların ölçümü etkileyip etkilemediğini ve işletim prosedürünün ayarlanıp ayarlanması gerektiğini gözden geçirebilir. Bu geri bildirim süreci, zaman içinde izleme doğruluğunu artırmaya yardımcı olur.

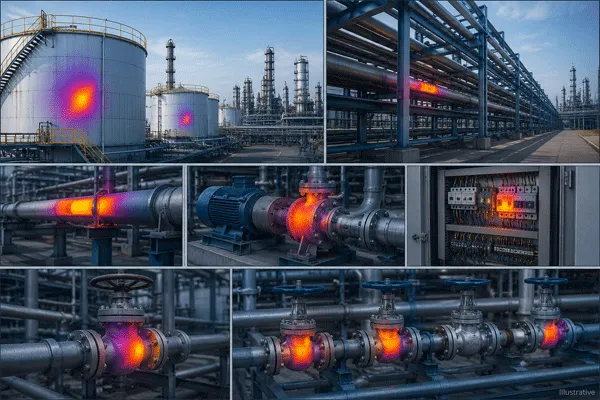

Tipik İzleme Nesneleri
Depolama Tankları
Termal kameralar, tank yüzeylerini, çatı alanlarını, solunum valflerini, alev kesicileri, nozulları ve seçilmiş aksesuarları gözlemleyebilir. Amaç, yüzey görüntüsünden tüm iç süreç koşullarını çıkarmak değildir. Bunun yerine sistem, daha fazla inceleme gerektiren görünür termal değişiklikleri ve anormal desenleri tespit eder.
Boru Hatları, Vanalar ve Flanşlar
Termal izleme, valfler, flanşlar ve boru hattı bağlantıları çevresinde alışılmadık ısı dağılımını, hasar görmüş yalıtımı, ısı kaybını veya anormal koşulları tespit etmeye yardımcı olabilir.
Pompa, Kompresör, Motor ve Rulmanlar
Dönen ekipman, sürtünme, yağlama sorunları, elektriksel yükleme veya soğutma sınırlamaları nedeniyle lokal ısınma geliştirebilir. Termal eğilimler, bakım personeli için ek bir durum izleme göstergesi sağlayabilir.
Reaktörler ve Isı Transfer Ekipmanları
Reaktörler, fırınlar, ısı değiştiriciler ve kondenserler, cihazlara özgü izleme bölgeleri ve eşik değerleri gerektirebilir. Kamera yerleştirmesi, engellerden kaçınmalı ve normal proses sıcaklık değişimini göz önünde bulundurmalıdır.
Elektrik Ekipmanı
Elektrik dolapları, kablo bağlantıları, dağıtım ekipmanları ve transformatörle ilgili bileşenler anormal ısıl yoğunluk açısından izlenebilir. Elektrik denetim prosedürleri ve saha güvenlik kuralları hâlâ geçerlidir.
İnsansız ve Sınırlı Alanlar
Uzaktan termal izleme, rutin erişimin zor, sınırlı veya istenmeyen olduğu durumlarda özellikle faydalıdır. Sistem, seçilen alanlara gereksiz personel girişini azaltırken sürekli görünürlük sağlayabilir.
Bir Kimya Endüstri Parkı için Çevrimiçi Termal İzleme (Örnek)
Benzer Projeler İçin Önerilen Ürün Konfigürasyonu
Kesin yapılandırma, bir saha incelemesi, hedef piksel hesaplaması, sıcaklık aralığı incelemesi ve tehlikeli alan değerlendirmesi ile belirlenmelidir. Aşağıdaki modeller, benzer projeler için önerilen adaylardır; Yantai projesinde kullanılan ürünler olarak onaylanmamışlardır.
MR-DMS10-4200-50 Termal PTZ Kamera
The MR-DMS10-4200-50 Termal PTZ Kamera Daha uzun mesafeli nicel sıcaklık izleme için şu anda doğrulanmış en güçlü Midradar adayıdır çünkü halka açık sayfası tam bir sıcaklık aralığı ve doğruluk spesifikasyonu açıklamaktadır.

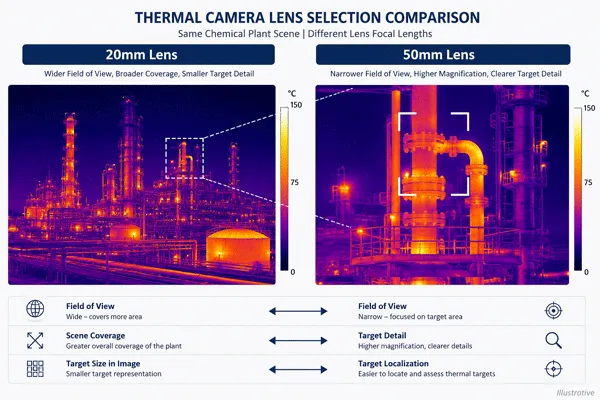

50 mm termal lens, daha geniş görüşlü bir konfigürasyona kıyasla daha küçük veya daha uzak hedefleri gözlemlemek için uygundur. Sistem, termal ve görünür ışık görüntülemeyi, yapılandırılabilir sıcaklık ölçümü, alarm eşikleri ve pan-tilt devriye desteğini destekler.
Önerilen uygulamalar şunlardır:
Uzak depo tankı aksesuarları.
Yükseltilmiş proses ekipmanı.
Uzun boru hattı koridorları.
Pompa veya yardımcı alanlar güvenli bir mesafeden gözlemlendi.
Ayrıca ayrıntılı görünür ışık doğrulaması gerektiren uzaktan izleme noktaları.
Yayımlanan ürün özellikleri, -20°C ila +120°C ve -20°C ila +550°C olmak üzere iki isteğe bağlı sıcaklık aralığını içerir ve belirtilen ölçüm doğruluğu seçilen aralığın ±2°C veya ±2%'sidir.
Bu öneri, Yantai projesinde gerçek bir dağıtım, her kimyasal proses için uygunluk veya tehlikeli alan sertifikası sağlamaz. Nihai kullanım, hedef piksel kapsama alanı, yüzey emisyon katsayısı, izleme koşulları, kalibrasyon ve tam olarak sertifikalı ürün konfigürasyonuna bağlıdır.
Son sıcaklık aralığı, izlenen varlığın normal çalışma sıcaklığına ve beklenen anormal durumuna göre seçilmelidir.
20 mm termal lens, bir kameranın birden fazla yakındaki hedefi veya bir süreç alanının daha geniş bir bölümünü gözlemlemesi gerektiğinde daha uygundur.
Önerilen uygulamalar arasında yakındaki pompa grupları, vana manifoltları, elektrik ekipman alanları, kompakt proses üniteleri, yükleme alanları ve daha kısa uzaklıklarda çok noktalı önceden ayarlı devriye yer almaktadır.
Model, tam ekran, çizgi ve alan sıcaklık ölçümü, alarm eşik değerleri ve uzaktan yapılandırmayı destekler.
Şu anda erişilebilen genel sayfa, bu model için tam bir ölçüm aralığı veya doğruluk spesifikasyonu açıklamamaktadır. Üretici model spesifik bir veri sayfası sağlamadıkça, MR-DMS10-4200-50 sıcaklık aralığını veya doğruluğunu MR-DMS10-4200-20 açıklamasına kopyalamayın.
MR-DMS10-4300-50 Yangın ve Sıcak Nokta İzleme Kamerası
Termal ve görünür görüntülemeyi, sıcak nokta tespitini destekler, duman ve yangın alarmları, kapsamlı hazır devriye ve akıllı olay analizi.
Önerilen uygulamalar arasında açık depolama sahaları, büyük tank çiftliği genel görünümü, uzaktan malzeme depolama alanları, bitki örtüsü veya dış yangın riski alanları ve geniş alanlı yardımcı yangın izleme bulunmaktadır.
Halka açık ürün sayfası, MR-DMS10-4200-50 ile aynı eksiksiz radyometrik doğruluk spesifikasyonunu sağlamadığından, doğru varlık düzeyinde termometri gerektiğinde özel bir sıcaklık ölçüm kamerasının yerine geçmemelidir.
Bir Kimya Endüstri Parkı için Çevrimiçi Termal İzleme (Örnek)
Birkaç kilometre mesafedeki büyük bir nesneyi tespit edebilen bir kamera, yine de o mesafedeki küçük bir vana veya yatağın doğru sıcaklık değerlendirmesi için uygun olmayabilir.
Bu nedenle nihai seçim, yalnızca genel gözetim tespit menziline dayanmak yerine hedef düzeyindeki termal çözünürlük ve ölçüm gereksinimlerine dayanmalıdır.
Dağıtım Önerileri
Görüş Açısı Açık Yüksek Konumları Kullanın
Kameralar, yapıların, boruların, bitki örtüsünün, buharın ve hareketli ekipmanların izlenen hedefleri tekrar tekrar engellemediği yerlere monte edilmelidir. Yüksek yerleştirme, kapsama alanını artırabilir, ancak aşırı yükseklik veya dik görüş açıları yüzey sıcaklığı ölçümünün kalitesini düşürebilir.
Sürekli İzlemeden Ayrı Devriye İzlemesi
PTZ ön ayarlı devriye, bir kameranın birden fazla varlığı izlemesi gerektiğinde faydalıdır. Ancak, bir PTZ kamera aynı anda her ön ayarı gözlemleyemez. Kesintisiz izleme gerektiren varlıklar, özel sabit görüntüler veya ayrı kameralar kullanmalıdır.
Varlığa Özgü Ölçüm Bölgelerini Tanımlayın
Ölçüm alanları, tüm sahneyi kapsayan rastgele dikdörtgenler değil, gerçek bileşenlere karşılık gelmelidir. Her bölgenin tanımlanabilir bir varlık adı, beklenen çalışma aralığı, uyarı eşiği ve alarm önceliği olmalıdır.
Nihai Alarmları Belirlemeden Önce Temel Değerleri Oluşturun
Devreye alma ekibi, nihai eşiklerin onaylanmasından önce ekipman sıcaklıklarını temsili çalışma koşulları altında kaydetmelidir. Temel veriler, ekipman yükü, üretim durumu, ortam sıcaklığı, günün saati, hava koşulları ve mevsimsel değişimleri dikkate almalıdır.
Görünür Işık Doğrulamasını Kullan
Termal alarmlar mümkün olduğunda görsel görüntülerle ilişkilendirilmelidir. Bu, operatörün anlayışını artırır ve ekipman anormalliklerini geçici çevresel etkilerden ayırt etmeye yardımcı olur.
Tehlikeli Alan Gereksinimlerini İnceleyin
Sınıflandırılmış tehlikeli bir alana kurulan herhangi bir kamera, bağlantı kutusu, güç ünitesi, iletişim cihazı veya aksesuar, o konum için geçerli olan sertifikasyon ve koruma gereksinimlerine uymalıdır. Standart dış mekan IP koruması patlama korumasına eşdeğer değildir.
Mühendislik Sınırlamaları
Kızılötesi termografi, değerli bir durum izleme ve erken uyarı aracıdır, ancak ölçümleri doğru yapılandırma ve yorumlama gerektirir.
Ölçüm sonuçları şunlardan etkilenebilir:
Yüzey yayınımı.
Yansıtılmış görünen sıcaklık.
Hedef mesafe.
Görüş açısı.
Atmosferik zayıflama.
Yağmur, sis, buhar ve toz.
Kızılötesi geçirgen pencereler.
Yüzey kontaminasyonu.
Güneş yüklemesi.
Kamera kalibrasyonu.
Hedefte yetersiz termal piksel var.
Yansıtıcı metal yüzeyler özellikle zordur çünkü görünür termal görüntü, gökyüzünden, güneş ışığından, yakınlardaki ekipman veya personelden yansıyan radyasyonu içerebilir.
Bu nedenle, termal izleme süreç sıcaklık cihazlarının, güvenlik enstrümante sistemlerinin, yangın dedektörlerinin, gaz dedektörlerinin, basınç ve akış cihazlarının, elektrik korumasının, mekanik muayenenin veya nitelikli bakım değerlendirmesinin yerine sunulmamalıdır.
Daha fazla araştırma gerekip gerekmediğini belirlemeye yardımcı olan tamamlayıcı bir görsel ve sıcaklık tabanlı izleme katmanıdır.
Kamuya Açık Rapor Edilen Değer ve Beklenen Operasyonel Faydalar
Genel vaka sayfası, parçalanmış gözlemden sürekli izlemeye, erken uyarıya ve merkezi yönetime doğru bir geçişi tanımlamaktadır. Aşağıdaki faydalar, bu tanım ve doğru şekilde tasarlanmış bir termal izleme sisteminin beklenen operasyonel değeri ile tutarlıdır; bunlar, bu proje için bağımsız olarak ölçülmüş KPI'lar olarak sunulmamaktadır.
Sürekli Görünürlük
Kritik alanlar yalnızca periyodik devriyeye güvenmek yerine uzaktan gözlemlenebilir.
Daha Önceki Anormal Durum Farkındalığı
Termal görüntüler ve yapılandırılabilir alarmlar, gelişen anormal durumları tespit etmek için ek bir fırsat sağladı.
Geliştirilmiş Alarm Doğrulama
Görünür ışık bağlantısı ve tarihî kayıtlar, operatörlerin termal olayları daha sistematik bir şekilde değerlendirmelerine yardımcı oldu.
Merkezi Yönetim
Birden fazla izleme noktası, izole cihazlar olarak çalışmak yerine birleşik bir operasyonel arayüz aracılığıyla yönetilebilir.
İzlenebilir Kayıtlar
Termal görüntüler, görünür video, alarm bilgileri ve işlem kayıtları, bakım incelemesini ve olay araştırmasını destekleyebilir.
Ölçeklenebilir Mimari
Müşteri programı yeni üretim birimlerine, boru hatlarına, depolama tesislerine veya elektrik sistemlerine genişlettikçe ek kameralar ve izleme alanları eklenebilir.
Herkese açık proje bilgileri, cihaz miktarlarını, ölçülen olay azalmalarını, yanlış alarm istatistiklerini veya bakım maliyeti tasarruflarını açıklamamaktadır. Bu değerler yalnızca proje kabul kayıtları veya müşteri onayı ile doğrulandıktan sonra eklenmelidir.
Standartlar ve İyi Uygulama Hususları
Endüstriyel termografi programları, izlenen varlık tanımlaması, temel veri toplama, emisyon yapılandırması, alarm kriterleri, ölçüm tekrarlanabilirliği, operatör yeterliliği, raporlama, kalibrasyon, veri saklama ve periyodik inceleme için belgelenmiş prosedürler oluşturmalıdır.
Makine durumu izleme için, ISO 18434-1:2008, kızılötesi termoğrafi prosedürleri, anomali değerlendirmesi, yansıtılan sıcaklık, yayınım katsayısı, zayıflatıcı ortamlar ve raporlama konularında ilgili rehberliği sağlar.
Potansiyel olarak patlayıcı ortamlarda kurulan ekipmanlar için, konuşlandırmadan önce gerekli tehlikeli alan sınıflandırması ve ürün sertifikasyonu doğrulanmalıdır. Pazar ve projeye bağlı olarak, IECEx, ATEX veya geçerli ulusal sertifikasyon gereksinimleri uygulanabilir.
Sık Sorulan Sorular
Termal kameralar temassız sıcaklık sensörlerinin yerini alabilir mi?
Hayır. Termal kameralar, temassız yüzey sıcaklığı bilgisi ve geniş termal bağlam sağlar. Temas sensörleri ve proses cihazları daha doğrudan veya uygulamaya özgü ölçümler sağlayabilir. İki yöntem, uygun olduğunda tamamlayıcı kaynaklar olarak kullanılmalıdır.
Bir PTZ kamera birkaç tankı veya işlem birimini izleyebilir mi?
Evet. Bir PTZ kamerası, programlanmış önceden ayarlanmış bir güzergahı takip edebilir ve birkaç hedefi inceleyebilir. Ancak, her hedef yalnızca kamera ona yönlendirildiğinde gözlemlenir. Sürekli gözlem gerektiren kritik varlıklar, özel görüntüleme kullanmalıdır.
Sıcaklık alarm eşik değerleri nasıl ayarlanmalıdır?
Eşikler, ekipman tasarımı, normal işletme verileri, çevresel koşullar, proses gereksinimleri ve bakım deneyimine dayandırılmalıdır. Alakasız varlık türleri için tek bir evrensel sıcaklık eşiği uygulanmamalıdır.
Sistem dumanı veya yangını tespit edebilir mi?
Belirli termal kamera konfigürasyonları, sıcak nokta, duman ve yangın alarmı işlevlerini destekler. Bu yetenekler durumsal farkındalığı artırabilir, ancak siteye ait sertifikalı yangın tespit ve acil durum sistemlerinin yerine geçmemelidir.
Sistem mevcut bir VMS, SCADA veya bakım platformu ile entegre olabilir mi?
Entegrasyon, gerekli arayüz, protokol, siber güvenlik politikası ve müşteri sistem mimarisine bağlıdır. Arayüz kapsamı, temel video uyumluluğundan varsayılmak yerine proje tasarımı sırasında doğrulanmalıdır.
Önerilen kameralar patlamaya dayanıklı mı?
Bu çözüm için incelenen standart halka açık ürün sayfaları, önerilen her yapılandırmanın IECEx, ATEX veya başka bir tehlikeli alan sertifikasına sahip olduğunu göstermez. Sertifikasyon, ürünün sınıflandırılmış bir bölgede belirtilmesinden önce, tam model, muhafaza ve kurulum yeri için doğrulanmalıdır.
Bir termal izleme sistemi tasarlamak için hangi bilgilere ihtiyaç vardır?
Asgari tasarım girdileri şunları içerir: saha düzeni, ekipman listesi, hedef boyutları, hedef mesafeleri, beklenen sıcaklık aralıkları, tehlikeli alan sınıflandırma çizimleri, gerekli sertifikalar, mevcut kamera ve platform altyapısı, ağ ve güç mevcudiyeti, alarm iş akışı ve veri saklama gereksinimleri.
Bir Kimya Tesisi Termal İzleme Tasarımı Talep Edin
Site düzeninizi, ekipman listenizi, hedef mesafeleri, beklenen sıcaklık aralıklarını, tehlikeli alan sınıflandırmasını ve platform entegrasyon gereksinimlerini Midradar’a bir kimyasal tesis ısıl izleme tasarım talebi.
Mühendislik ekibimiz, projeniz için kamera pozisyonlarını, termal lens seçimlerini, ölçüm bölgelerini, alarm mimarisini ve ağ gereksinimlerini değerlendirecektir.
Perimeter ihlali, araçlar ve düşük irtifa tehditlerine odaklanan tamamlayıcı bir güvenlik uygulaması için, gözden geçirin petrokimyasal tank sahası çevre korumasıvaka çalışması.
