Drone Tespit ve Alçak İrtifa Gözetleme Radarı Tedarik Rehberi (2026)

Yönetici Özeti

Drone tespit ve alçak irtifa gözetleme radarı tedarikçisi seçimi, bir güvenlik kuruluşunun karşılaştığı en önemli tedarik kararlarından biridir. Bu sistemler; havalimanlarını, limanları, enerji tesislerini, sanayi bölgelerini, petrol ve gaz tesislerini, enerji altyapılarını, akıllı şehir altyapılarını ve kamusal alanları, günün 24 saati ve her türlü hava koşulunda yetkisiz drone faaliyetlerine karşı korur.

Temel Çıkarımlar:

• Tehdit modeli tanımlamadan önce asla radar özelliklerini değerlendirmeyin. Hedef RCS değeri olmadan "20 km tespit menzili" anlamsızdır. RCS value.

· Tüketici tipi drone'lar (DJI Phantom sınıfı), büyük bir kuşla aynı büyüklük mertebesinde olan yaklaşık 0,01 m²'lik bir RCS değerine sahiptir. Yapay zeka tabanlı mikro-Doppler sınıflandırma doğruluğu, ham tespit menzilinden daha önemlidir.

· AESA (katı hal/solid-state) radarların ilk yatırım maliyeti daha yüksektir; ancak neredeyse sıfır mekanik bakım gerektiren 10-15 yıllık bir kullanım ömrüne sahip olduklarından, 10 yıllık bir süreçte mekanik taramalı sistemlere kıyasla daha düşük toplam sahip olma maliyeti sunarlar.

· Tek sensörlü çözümler (yalnızca RF veya yalnızca kamera), önceden programlanmış RF-sessiz drone'ları tespit edemez. Kapsamlı bir koruma ancak radarın birincil olduğu veya radar-RF füzyon mimarilerinin kullanıldığı sistemlerle sağlanabilir.

· Mevcut VMS veya PSIM platformlarına radar katmanı ekleyen sistem entegratörleri için açık API/SDK desteği (GB/T 28181, ONVIF, RTSP, RESTful) vazgeçilmez bir unsurdur.

· Küresel drone tespit pazarının, 2025 yılında 3,2 milyar dolar olan büyüklüğünün 2033 yılına kadar 19,8 milyar dolara çıkması öngörülmektedir (Yıllık Bileşik Büyüme Oranı - CAGR: ,2).

Sektör İstatistikleri: Drone Tespit Yatırımları Neden Hız Kazanıyor?

· Küresel drone tespit pazarı: 2025'te 3,2 milyar $ → 2033'e kadar ,2'lik Yıllık Bileşik Büyüme Oranı (CAGR) ile 19,8 milyar $

· Havalimanlarında yaşanan drone olayları 2022 ile 2024 yılları arasında oranında arttı (Kaynak: EUROCONTROL)

· FAA, 2025 yılı itibarıyla ABD'de 1,7 milyonun üzerinde drone kaydı gerçekleştirdi

· 2018 ile 2024 yılları arasında Avrupa havalimanlarında 2.000'den fazla drone güvenlik olayı kaydedildi (Kaynak: EUROCONTROL DRONE_IQ)

Sektörel Segmentlere Göre Pazar (2025):

Sektör	Pay	Temel İtici Güç
Havaalanı ve Havacılık	28%	FAA/ICAO/EASA düzenleyici baskısı
Sınır ve Çevre	22%	Kamu altyapı yatırımları
Kritik Altyapı	18%	Enerji sektörü, veri merkezleri, kamu hizmetleri
Petrol ve Doğalgaz	14%	Tesis güvenliği
Liman ve Denizcilik	10%	Kargo güvenliği, kaçakçılığın önlenmesi
Kamu güvenliği	5%	Etkinlik güvenliği, kentsel gözetim
Diğer	3%	Araştırma, akıllı şehirler

Düzenleyici Destekleyici Faktörler (2026):

· FAA (ABD): Önerilen kural (Mayıs 2026), kritik altyapı operatörlerinin drone girişine kapalı bölgeler oluşturmasına yönelik resmi bir başvuru süreci getirmektedir.

· ICAO: Doc 10019 (RPAS El Kitabı), havalimanlarında drone tespiti için uluslararası çerçeveyi sağlamaktadır.

· AB: AB Drone Yönetmeliği (AB 2019/945, AB 2021/664), kayıt ve operasyonel kategorileri zorunlu kılmaktadır.

· EUROCONTROL: DRONE_IQ girişimi, tespit ekipmanı performans standartlarına veri sağlamak amacıyla drone olay verilerini sistematik olarak toplamaktadır.





İçindekiler

1. Tedarik Süreçleri Neden Sıklıkla Başarısız Olur?

2. 1. Adım — Tehdit Modelinizi Tanımlayın

3. 2. Adım — Üç Kategoriyi Anlayın Radar Kategorileri

4. 3. Adım — Temel Teknik Özellikleri Değerlendirin

5. 4. Adım — Çoklu Sensör Füzyon Mimarisi

6. 5. Adım — Sertifikalar ve Uyumluluk

7. 6. Adım — Saha Testleri: Dokuz Standart Senaryo

8. 7. Adım — Tedarikçi Geçmişi ve Destek

9. Yaygın Tedarik Hataları

10. Toplam Sahip Olma Maliyeti (TCO)

11. Tedarikçiler Nasıl Karşılaştırılır?

12. Tedarik Yolculuğu ve Süreci

13. Vaka Çalışmaları: Beş Dikey Uygulama

14. Yatırım Getirisi (ROI) Çerçevesi

15. Kapsamlı Değerlendirme Kontrol Listesi

16. Terimler Sözlüğü

17. SSS (15 Soru)

18. İndirilebilir Kaynaklar

Drone Tespit Sistemi Tedariki Neden Sıklıkla Başarısız Olur?

Tedarik sürecindeki başarısızlığın beş temel nedeni; havalimanları, kritik altyapı ve sınır bölgelerindeki kurulumlarda tutarlı bir şekilde karşımıza çıkmaktadır:

1. Tehdit modelinin atlanması.Tedarik süreci, operasyonel gereksinimler yerine tedarikçi demolarıyla başlar. Sistemler göreve uygunluklarına göre değil, fiyat ve pazarlama materyallerine göre seçilir.

2. Tespit menzilinin yanlış yorumlanması.”20 km tespit menzili” ifadesi, RCS (Radar Kesit Alanı) değeri ≥ 1 m² olan bir hedefe (örneğin bir insan veya araç) karşı 20 km’lik menzili ifade eder. Tüketici tipi bir drone’a (RCS ≈ 0,01 m²) karşı ise etkili menzil 3–8 km olabilir. Bu tek bir yanlış anlaşılma, sektörde kurulum sonrası yaşanan hayal kırıklıklarının başlıca nedenidir.

3. Yanlış alarm oranının göz ardı edilmesi.Kuşlar nedeniyle saatte 50'den fazla yanlış alarm üreten bir sistem, operatörler tarafından birkaç hafta içinde devre dışı bırakılacaktır. Tedarik sırasında kimse yanlış alarm oranlarını sormaz; çünkü kimsenin aklına bunu sormak gelmez.

4. Sadece RF (Radyo Frekansı) odaklı düşünme. RF/spektrum algılama sistemleri, herhangi bir RF sinyali yaymayan, önceden programlanmış otonom dronları tespit edemez. Yalnızca RF tabanlı sistemler kullanan kuruluşlar, giderek yaygınlaşan bir tehdit türüne karşı sistematik bir algılama açığına sahip olur.

5. Entegrasyonun hafife alınması. Mevcut VMS veya PSIM platformlarına bağlanamayan bir radar, paralel iş akışları gerektirir. API belgelerinin yetersiz olduğu durumlarda, başlangıçta 4–6 hafta olarak öngörülen entegrasyon sürelerinin 6–18 aya uzaması yaygın bir durumdur.

Adım 1: Tehdit Modelinizi Tanımlayın

Herhangi bir tedarikçiyle iletişime geçmeden önce, tehdit modelinizin şu altı boyutu ele alması gerekir:

Dron Sınıfı ve RCS

Dron Sınıfı	Tipik RCS	Hız	RF Sessizliği Özelliği Var mı?	Örnek
Nano / Mikro İHA	0,001–0,005 m²	5–15 m/s	Evet	Özel yapım FPV (karbon fiber)
Mini / Tüketici tipi İHA	0,005–0,02 m²	5–20 m/s	Giderek artan oranda	DJI Mini 4 Pro
Standart tüketici tipi İHA	0,01–0,05 m²	10–25 m/s	Çoğunlukla hayır	DJI Phantom 4, Matrice 300
Ticari / Büyük İHA	0,05–0,5 m²	15–50 m/s	Evet	Sabit kanatlı operasyonel
Büyük İHA	0,5–5 m²	20–80 m/s	Evet	Devlet/Askeri sınıfı

RF Profili (Kritik Boyut)

RF Profili	RF Sensörü Etkili mi?	Radar Etkili mi?
Standart RC protokolü (2,4/5,8 GHz)	Evet	Evet
Şifreli özel bağlantı	Kısmi	Evet
RF-sessiz (GPS ön programlı)	Hayır	Evet

Çalışma Ortamı

Çevre	Temel Zorluk	Öncelik Verilmesi Gerekenler
Açık sınır / çöl	Uzun menzil, toz girişi	IP67, 0,01 m² RCS'de menzil, sıcaklık aralığı
Yoğun kentsel alan	Bina yansımaları (clutter), çok yollu yayılım	Yansıma bastırma, açısal doğruluk
Kıyı / denizcilik	Düşük irtifada deniz yansımaları	CFAR algoritması, irtifa filtresi
Havaalanı	Hava trafiği, RF yoğunluğu	TCAS entegrasyonu, spektrum temizliği
Dağlık / yüksek irtifa	Arazi kaynaklı perdeleme, zorlu hava koşulları	Çalışma sıcaklığı, kapsama geometrisi
Büyük halka açık etkinlik	Geçici kurulum, kentsel yansımalar	Hızlı kurulum, düşük yanlış alarm oranı

Adım 2: Üç Radar Kategorisini Anlama

Hızlı seçim kılavuz:

Kategorinizi üç soru belirler:

(1) Birincil tehdit bir drone mu yoksa karadan sızan bir unsur mu?

(2) Hangi tespit menzili gerekiyor?

(3) 360 derecelik kesintisiz kapsama alanı gerekli mi?

Kategori 1: Alçak İrtifa İHA Tespit Radarı

Teknoloji	Tarama Yöntemi	Avantajlar	Kısıtlamalar
Mekanik Tarama (FMCW)	Dönen anten	Daha düşük yatırım maliyeti (CapEx), maliyet başına daha uzun maksimum menzil	Hareketli parçalar, daha yavaş güncelleme hızı
AESA	Elektronik hüzme yönlendirme	Hareketli parça yok, 0,25 sn TAS güncellemesi, yazılımla yapılandırılabilir	Daha yüksek yatırım maliyeti (CapEx)
PESA	Elektronik hüzme yönlendirme	Hareketli parça yok, AESA'ya kıyasla daha düşük maliyet	Daha az esnek hüzme yönetimi

Midradar Ürün Referansı:

Model	Teknoloji	Tespit Menzili (RCS 0,01 m²)	360°	İz Güncellemesi
MR-RDT10K	Ku-bandı Mekanik + DBF	~3–5 km	✅	2–3 sn
MR-RDT20K	Ku-bandı Mekanik + DBF	~5–10 km	✅	2–3 sn
MR-RDA10K-4R	X-bandı AESA (4 panel)	~5–8 km	✅	0,25 sn TAS
MR-RDA15K-4R	X-bandı AESA (4 panel)	~8–15 km	✅	0,25 sn TAS



Kategori 2: Kara Gözetleme Radarı

Model	Teknoloji	Personel	Araç	Deniz Aracı
MR-RDG06K	Ku-bandı	2–6 km	5–10 km	5–15 km
MR-RDG20K	X-bandı 1D-AESA	8–15 km	15–20 km	20–30 km
MR-RDG50K	X-bandı 1D-DBF	12–15 km	20–25 km	30–50 km



Kategori 3: Radar-Görüntü Füzyon Sistemleri

Model	Kişi Menzil	Kamera	Termal	En Uygun Kullanım Alanı
MR-RDS500-4R	500 m	43× HD	—	Kentsel çevre güvenlik noktaları
MR-RDS500-50M-4R	500 m	30× HD	50 mm	Gece gözetimi
MR-RDS1000-307M	1.000 m	37× HD	—	Orta menzilli kontrol noktaları
MR-RDS2000-100M	2.000 m	50× HD	100 mm	Uzun menzilli sınır gözetim noktaları

Adım 3: Temel Teknik Özellikleri Değerlendirin

3.1 Hedef RCS'sine (Radar Kesit Alanı) Göre Tespit Menzili

Nesne / İzinsiz Giren Kişi Türü	Tipik RCS	Talep Edilmesi Gerekenler
Büyük Araç	~5–10 m²	Kara gözetimi referans değeri
Kişi (ayakta duran insan)	~0,5 m²	Çevre ihlali tespiti
Büyük İHA	~0,1–0,5 m²	Ticari veya operasyonel drone
Tüketici tipi drone (DJI Phantom)	~0,01 m²	Temel İHA tespit referans değeri
Mini Drone / FPV	~0,001–0,005 m²	Yüksek riskli / yüksek güvenlikli ortamlar



Kural: Asla niteliksiz bir tespit menzili değerini kabul etmeyin. Drone tespit uygulamaları için her zaman 0,01 m² RCS değerindeki menzili talep edin.

3.2 İz Güncelleme Hızı

Güncelleme Hızı	Uygulama
2–3 sn	Standart mekanik tarama; yavaş hareket eden/havada asılı kalan hedefler
0,5–1 sn	Hızlı mekanik veya PESA; iyileştirilmiş izleme
0,25 sn (TAS)	AESA Tarama Sonrası İzleme (Track-After-Scan); hızlı manevra yapan dronlar

3.3 Menzil ve Açısal Hassasiyet

• · Menzil hassasiyeti ≤ 5 m RMS — 1 km mesafede hedefi kamera görüş alanı (FOV) içine yerleştirir
• · Açısal hassasiyet ≤ 0,5° RMS — 1 km mesafede 8,7 m yanal sapma
• · Hız hassasiyeti ≤ 0,5 m/s — yörünge tahmini için gereklidir

3.4 Yanlış Alarm Oranı ve Yapay Zeka Sınıflandırması

Yanlış alarm kaynaklı zincirleme başarısızlık:

Yüksek yanlış alarm oranı → Operatör yorgunluğu → Gerçek izinsiz giriş alarmının göz ardı edilmesi → Güvenlik ihlali → Sistemin devre dışı kalması → Sıfır koruma



Operasyonel eşikler:

• · < 1/gün: Sınıfının en iyisi; otomatik müdahale sistemleri için gereklidir
• · < 5/saat: Personel bulunan operasyon merkezleri için kabul edilebilir
• · 50/saat: Sistem haftalar içinde operasyonel olarak terk edilecektir

Milyonlarca örnek içeren mikro-Doppler kütüphaneleri üzerinde eğitilen yapay zeka sınıflandırması, saha koşullarında %95’in üzerinde kuş/drone ayrımı başarısı sağlamaktadır (Midradar teknik özellikleri).

3.5 Eşzamanlı İzleme Kapasitesi

Senaryo	Gereken Minimum İz Sayısı
Tek noktalı tesis	50–200
Havalimanı (karma trafik)	500+
Sınır bölgesi çoklu hedef	200–1.000
Sürü (swarm) müdahalesi	1.000–2.000+

Adım 4: Çoklu Sensör Füzyon Mimarisi

Sensör Katmanı Karşılaştırması

Sensör	RF Sessiz Algılama	Her Türlü Hava Koşulu	Kimlik Bilgisi Sağlar	Menzil
Gözetleme Radarı	Evet	Evet	Hayır	Uzun (km)
RF Spektrum Sensörü	Hayır	Evet	Kısmi	Orta
EO/IR PTZ Kamera	(kısa menzil)	Kısmi	Evet	Kısa–Orta
Akustik Sensör	Evet	Evet	Kısmi	< 1 km



Yönlendirme (Slew-to-Cue) Süreci

1. Radar nesneyi algılar ve izler (menzil, azimut, yükseliş açısı)
2. C2 yazılımı koordinatları PTZ yatay/dikey (pan/tilt) açılarına dönüştürür
3. PTZ kamera, hesaplanan konuma otomatik olarak yönlenir
4. Yapay zeka (AI) görüntü sistemi, ekrandaki nesneyi algılar ve sınıflandırır
5. Hedef: Algılamadan operatörün görsel onayına kadar < 5 saniye

Entegrasyon Protokolü Kontrol Listesi

Protokol	Kullanım Senaryosu
Sistem, proje mimarisi izin verdiğinde GB/T 28181, ONVIF, RTSP, RESTful APIs ve SDKs gibi standart video ve platform entegrasyon yöntemlerini destekleyebilir. Bu, müşterilerin sınır gözetim verilerini VMS, PSIM, komuta merkezleri veya üçüncü taraf güvenlik platformlarıyla bağlamasına yardımcı olur.	IP kamera / kayıt cihazı entegrasyonu
ONVIF Profil S/T	IP kamera birlikte çalışabilirliği
RTSP	VMS için video akışı
RESTful API	C2 / PSIM / özel entegrasyon
SAPIENT ICD	Çoklu tedarikçili devlet platformu
ASTERIX Cat 240/48	Havalimanı ATM entegrasyonu

Adım 5: Sertifikasyon ve Uyumluluk

Sertifikasyon	Gereklilik Alanı
CE (RED)	AB üyesi ülkelerde kullanım
FCC Bölüm 15/90	Amerika Birleşik Devletleri
UKCA	Birleşik Krallık
ISO 9001	Kamu alımları dünya çapında
IP66 / IP67	Dış ortamda 7/24 ve her türlü hava koşulunda çalışma
IEC 60068-2	Çevresel testler
EMC (EN 55032)	Elektromanyetik uyumluluk

Çalışma sıcaklığı: Farklı ortam koşullarını kapsayan kurulumlar için minimum -40°C ila +55°C.

Spektrum lisanslama takvimi: Büyük havalimanlarında 6–18 ay. Tedarik süreci tamamlanmadan önce başlatılmalıdır.

Adım 6: Saha Denemeleri — Dokuz Standart Senaryo

#	Test Senaryosu	Test Edilen Husus	Temel Metrik
1	Havada asılı kalan nesne — 500 m, 1 km ve 3 km mesafelerde 60 saniye boyunca sabit duruş	Minimum Doppler iz sürekliliği	İz kaybı olmaması
2	Düzensiz manevra — Hızlı zikzak ve irtifa değişimleri	Doğrusal olmayan hareket takibi	İz kaybı olmaması
3	Çoklu irtifa yaklaşımı — Ufuk seviyesinden yükselişe geçiş	Dikey kapsama boşlukları	Tüm irtifalarda tespit
4	Yönlendirme (slew-to-cue) zamanlaması — Tespitten kamera görüntüsü alımına kadar geçen süre	Devretme (handoff) doğruluğu ve hızı	< 5 s, target in frame
5	Yavaş uçuş — 1–4 m/s (yük taşıma profili)	Doppler filtresi düşük hız eşik değeri	Tespitin doğrulanması
6	Gece / termal — Radar + termal kamera doğrulaması	Uzun mesafede termal etkinlik	Hedef
7	Olumsuz hava koşulları — Yağış ≥ 10 mm/sa, rüzgar ≥ 40 km/sa	Her türlü hava koşulunda doğrulama	İzleme sürekliliği
8	RF yayını yapmayan nesne — Önceden programlanmış otonom uçuş	Yalnızca radarla tespit	RF olmadan tespit
9	Sürü — Eş zamanlı üç veya daha fazla nesne	Çoklu hedef izleme kimliği (ID) ataması	Her nesne için benzersiz kimlik (ID)

Kritik gereklilik: Tedarikçinin gösterim sahasında değil, kendi operasyonel ortamınızda test edin.

Adım 7: Tedarikçi Geçmişi ve Destek

Değerlendirme soruları:

· Coğrafi bölge ve ortam türüne göre toplam kurulum sayısı?

· Temel bileşenler (TR modülleri, GMTI algoritmaları, C2 yazılımı) kurum içinde mi geliştirildi?

· Algoritma güncelleme sıklığı ve uzaktan teslimat yeteneği?

· Saha keşfi, RF yayılım modellemesi ve kabul testleri dahil mi?

· 7/24 uzaktan arıza teşhis desteği mevcut mu?

Risk işaretleri:

Risk İşareti	Risk
RCS (Radar Kesit Alanı) belirtilmemiş algılama menzili	Sistematik olarak abartılmış menzil beyanı
Tüm referansların tek bir coğrafi bölgede olması	Performansın sizin ortamınızda doğrulanmamış olması
Algoritma güncelleme geçmişinin bulunmaması	Piyasaya yeni dronlar girdikçe sınıflandırma başarısının düşmesi
API dokümantasyonunun satın alma işleminden önce sağlanmaması	Entegrasyonun belirtilenden çok daha zor olması
Birincil sensör olarak sadece RF veya sadece kamera kullanılması	RF sinyali yaymayan nesneler için algılama kör noktası bulunması

Yaygın Tedarik Hataları

Hata 1: Maksimum algılama menziline göre seçim yapmak

“25 km algılama menzili” ifadesi 1 m²’lik bir araç için geçerlidir. 0,01 m²’lik bir drona karşı etkili menzil 4–8 km olabilir. Çözüm: Tüm RFI (Bilgi Talebi) yanıtlarında RCS değerine göre tanımlanmış menzil bilgisi talep edin.

Hata 2: İz Yenileme Hızını Göz Ardı Etmek

2 saniyelik güncelleme aralığında 20 m/s hızla hareket eden bir nesne, iki güncelleme arasında 40 m ilerler ve herhangi bir PTZ görüş alanının (FOV) dışına çıkar. Çözüm: AESA için 0,25 s TAS şartı arayın.

Hata 3: Yanlış Alarm Oranını Konuşlandırmaya Kadar Göz Ardı Etmek

Günde 100'den fazla kuş kaynaklı alarm → operatörlerin sistemi devre dışı bırakması → sıfır koruma. Çözüm: Yanlış alarm oranı ölçümünü resmi bir ihale şartı haline getirin.

Hata 4: Yalnızca RF Tabanlı Tespit Sistemleri

Önceden programlanmış otonom nesneler RF yayını yapmaz. Çözüm: Radarın birincil tespit sensörü olmasını vazgeçilmez şart olarak belirleyin.

Hata 5: Spektrum Lisanslamasını Hafife Almak

Radar sipariş edildi, konuşlandırma tarihi belirlendi, ancak frekans koordinasyonu başlatılmadı → 12 aylık gecikme. Çözüm: Lisanslama sürecini tedarik kapanmadan ÖNCE başlatın.

Hata 6: Tek Bir Coğrafi Bölgeye Dayalı Referanslar

Tek bir iklim bölgesindeki 500 kurulum, sistemin sizin kıyı/kentsel/arktik ortamınızdaki performansını öngörmez. Çözüm: Benzer ortamlardan telefonla doğrulanabilir referanslar talep edin.

Toplam Sahip Olma Maliyeti (TCO) Analizi

10 Yıllık Maliyet Karşılaştırması (Endeksli: Mekanik CapEx = 100)

Maliyet Kategorisi	Mekanik Tarama	AESA Radarı	Notlar
Satın Alma (CapEx)	100	160	AESA, tipik olarak mekaniğin 1,3–1,6 katıdır
Yıllık Bakım	80	20	Mekanik sistem, döner mekanizma servisi gerektirir
Yedek Parça (10 yıl)	60	15	Mekanik: motorlar, rulmanlar, enkoderler
Hizmet Dışı Kalma Maliyeti (10 yıl)	50	15	Mekanik MTBF ~12.000 saat; AESA >65.000 saat
Toplam 10 Yıllık Toplam Sahip Olma Maliyeti (TCO)	390	210	7/24 kullanımda AESA için ~ daha düşük TCO



Tesisiniz için TCO modeli girdileri:

· Yıllık operasyonel saat (7/24 = 8.760 saat)

· Bölgenizdeki saatlik bakım işçilik maliyeti

· Gereken sistem kullanılabilirliği (% çalışma süresi SLA'sı)

· Tedarikçi tarafından belirtilen MTBF (doğrulama talep edin)

· Kurulum bölgenizde yedek parça tedarik süresi

Tedarikçiler Nasıl Karşılaştırılır?

Sensör Yetenek Matrisi

Yetenek	Alçak İrtifa İHA Radarı	Yer Radarı	RF Algılama	EO/IR Kamera
Drone algılama	⭐⭐⭐⭐⭐	⭐	⭐⭐⭐	⭐⭐
RF sessiz drone	✅	✅ (büyük)	❌	✅ (kısa)
Kuş ayrımı	Yapay Zeka ≥	Uygulanamaz	Uygulanamaz	Yapay Zeka tabanlı
Sürü (3+ nesne)	✅	❌	❌	❌
Her türlü hava koşulunda kullanım	✅	✅	✅	⚠️
Gece operasyonu	✅	✅	✅	Sadece termal
İnsan algılama	❌	✅ 2–15 km	❌	✅ sınırlı
Araç algılama	❌	✅ 5–25 km	❌	✅ sınırlı
Deniz aracı algılama	❌	✅ 5–50 km	❌	✅ sınırlı
Kimlik doğrulama	❌	❌	⭐⭐	✅

Tedarikçi Puan Kartı (Düzenlenebilir — her bir boyuta 1–3× arası ağırlık verin)

Değerlendirme Boyutu	Ağırlık	Tedarikçi A	Tedarikçi B	Tedarikçi C
Algılama menzili (RCS 0,01 m²)	3×	/10	/10	/10
Hatalı alarm oranı (saha verileri)	3×	/10	/10	/10
Parça güncelleme hızı	2×	/10	/10	/10
Yönlendirme (slew-to-cue) performansı	2×	/10	/10	/10
RF sessiz algılama	2×	/10	/10	/10
Entegrasyon (API/SDK)	2×	/10	/10	/10
Sertifikalar	1×	/10	/10	/10
Farklı coğrafyalardaki referanslar	2×	/10	/10	/10
Algoritma güncelleme sıklığı	2×	/10	/10	/10
10 yıllık Toplam Sahip Olma Maliyeti (TCO) tahmini	3×	/10	/10	/10
Destek yanıt süresi	1×	/10	/10	/10
Saha denemesi puanı	3×	/10	/10	/10
Ağırlıklı Toplam

Tedarik Yolculuğu ve Süreci



1. AŞAMA — GEREKSİNİMLER
Tehdit Analizi → Ortam Değerlendirmesi → Bütçe Planlaması → Kapsama Geometrisi
↓
2. AŞAMA — PAZARLA ETKİLEŞİM
Bilgi Talebi (RFI) Yayınlama → Teknik Yanıtları Toplama → Kısa Liste Oluşturma 3–5
⚠️ SPEKTRUM LİSANSLAMA SÜRECİNİN BAŞLANGICI
↓
3. AŞAMA — TEKNİK DEĞERLENDİRME
Teknik Veri Sayfası İncelemesi → Referans Saha Ziyaretleri → API Dokümantasyon Kontrolü
↓
4. AŞAMA — SAHA DENEMELERİ
9 Standart Senaryo · Matris Bazlı Puanlama
Hedef Ortamda ≥ 72 Saatlik Hatalı Alarm Ölçümü
↓
5. AŞAMA — TİCARİ DEĞERLENDİRME
10 Yıllık Toplam Sahip Olma Maliyeti (TCO) Analizi · SLA (Hizmet Seviyesi Anlaşması) Görüşmeleri
Sözleşme Öncesinde Kabul Testi Kriterlerinin Belirlenmesi
↓
6. AŞAMA — KURULUM VE DEVREYE ALMA
Saha Keşfi + Kapsama Planlaması + Kurulum
Kalibrasyon + Operatör Eğitimi + Kabul Testi
↓
7. AŞAMA — YAŞAM DÖNGÜSÜ YÖNETİMİ
Algoritma Güncellemeleri · Üç Aylık Performans Değerlendirmeleri
Tehdit İstihbaratı Entegrasyonu · Genişletme Planlaması

Vaka çalışmaları: beş dikey uygulama

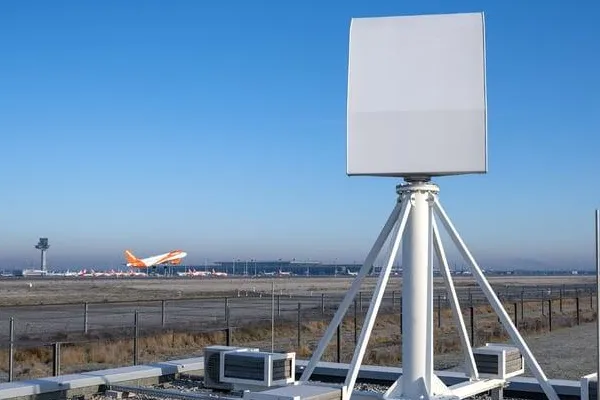

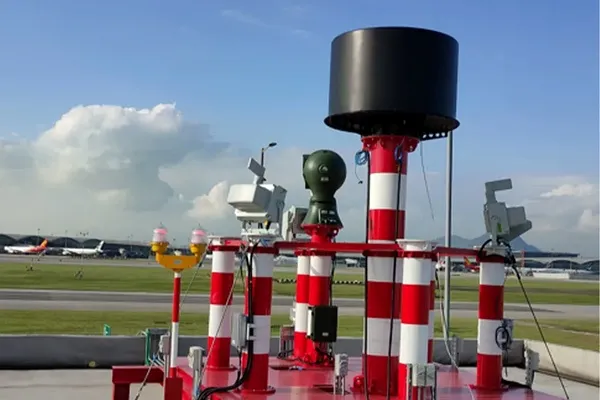

Vaka Çalışması 1: Uluslararası Havalimanı — İHA (Drone) Tespiti ve Hava Sahası İzleme

Zorluk: Yıllık 60 milyondan fazla yolcu ağırlayan büyük bir uluslararası havalimanında, 18 aylık bir süre zarfında izinsiz İHA (drone) girişlerinde 0'lük bir artış yaşandı. Mevcut RF izleme sistemleri olayların yalnızca 'ını tespit edebiliyor; önceden programlanmış ve RF yayını yapmayan (RF-sessiz) İHA'lar tespit edilemiyordu. Tek bir yıl içinde operasyonlar 31 kez aksadı.

Çözüm: Dört A-Serisi AESA radar panelleri 8 km'ye kadar 360° kapsama alanı sağlayan, RF spektrum izleme ile entegre edilmiş sistem. PTZ termal görüntüleme kameralarıASTERIX Cat 240 arayüzü, PSIM entegrasyonunu 11 günde tamamladı.

Sonuç: RF sinyali yaymayan (RF-sessiz) nesneler de dahil olmak üzere algılama kapsamı %98’e çıkarıldı. Hatalı alarm oranı günde 3’ün altına düşürüldü. İlk 12 ayda pist ihlali olayları %89 oranında azaldı.

Temel Teknik Özellikler: A-Serisi AESA · 0,01 m² RCS değerinde 8 km menzil · Günde < 3 hatalı alarm · Hedefe yönelme süresi (slew-to-cue) < 4 sn

Örnek Olay 2: Ulusal Kara Sınırı — Çevre İzleme

Zorluk: 380 km'lik bir kara sınırı bölümünde; yaya geçişleri, araç ihlalleri ve drone ile paket teslimatlarına karşı 7/24 izleme yapılması gerekiyordu. Saha; çöl düzlükleri, nehir geçişleri ve sık çalılık alanları kapsayan, -25°C ile +52°C arası sıcaklık değişimlerine sahip bir coğrafyadan oluşuyordu.

Çözüm: Personel/araç tespiti için 18 km aralıklarla yerleştirilen G-Serisi radarlar (MR-RDG20K) ve olay sıklığının yüksek olduğu noktalarda drone tespiti için T-Serisi radarlar kullanıldı; tüm veriler GIS katmanı içeren merkezi bir C2 (Komuta Kontrol) platformuna aktarıldı.

Sonuç: Ortalama müdahale süresi 42 dakikadan 8 dakikaya düşürüldü. 10 km mesafede personel tespit oranı 'ün üzerine çıktı.

Örnek Olay 3: Liman ve Denizcilik Tesisi — Çoklu Tehdit İzleme

Zorluk: Yılda 8 milyon TEU elleçleme kapasitesine sahip bir konteyner limanında; gemi yaklaşması, çevre ihlali ve kargo sahaları üzerindeki drone faaliyetlerinin eş zamanlı olarak izlenmesi gerekiyordu.

Çözüm: 50 km'ye kadar deniz aracı tespiti ve 25 km'ye kadar kara sahası kapsama alanı sağlayan G-Serisi (MR-RDG50K); çevre güvenlik noktalarında drone tespiti ve Radar-Görüntü Füzyonu (Radar-Vision Fusion) için T-Serisi ile entegre edilmiştir.

Sonuç: Deniz araçlarına müdahale süresi 18 dakikadan 2 dakikanın altına düşürülmüştür. Kara sahasına izinsiz giriş tespiti oranı %67’den %97’ye yükselmiştir.

Vaka Çalışması 4: Petrol ve Gaz Tesisi (Deniz/Kara)

Zorluk: Birleşik tehdit: Yüksek deniz yansıması (sea clutter), tuz serpintisi ve 7/24 kritik operasyon gerektiren bir ortamda, platform üst yapısının izinsiz drone ile gözetlenmesi ve yasaklı bölgeye gemi yaklaşması.

Çözüm: 30 km mesafeye kadar gemi tespiti için deniz yansıması bastırma (CFAR) özellikli G-Serisi; drone tespiti için AESA teknolojili A-Serisi; ısıtmalı muhafazalarla IP67 koruması ve tesis DCS/SCADA sistemleriyle entegrasyon.

Sonuç: İlk 90 gün içinde, RF sinyali yaymayan (RF-silent) ve önceden programlanmış bir nesne de dahil olmak üzere, iki izinsiz drone yaklaşımı tespit edildi.

Vaka Çalışması 5: Büyük Ölçekli Halka Açık Etkinlik — Geçici Kurulum

Zorluk: Çok günlü uluslararası etkinlik, günlük 120.000 izleyici, kalıcı altyapı bulunmaması, 48 saatlik kurulum süresi ve halkın tahliyesine yol açabilecek yanlış alarmlara karşı sıfır tolerans.

Çözüm: Etkinlik alanı çevresindeki dört noktada taşınabilir T-Serisi radar, RF izleme ve PTZ termal kameralar; tüm sistemlerin bir mobil komuta aracına ağ üzerinden bağlanması. Etkinlik öncesi 24 saatlik kalibrasyonla, kentsel ortama uygun hale getirilmiş yapay zeka (AI) sınıflandırma eşiği.

Sonuç: Yanlış alarm oranı: Etkinlik boyunca günde 0. Sistemin tamamı 31 saat içinde kuruldu ve kalibre edildi.

İHA Tespit Yatırımı için Yatırım Getirisi (ROI) Çerçevesi

ROI Kategorisi 1: Olay Maliyetlerinin Önlenmesi

Olay Türü	Olay Başına Ortalama Maliyet	Yıllık Önlenen Olay Sayısı	Yıllık Değer
Havalimanı pistinde bekletme	150.000 $ – 500.000 $	Yılda 25–40	3,75 Milyon $ – 20 Milyon $
Liman kargo hırsızlığı soruşturması	50.000 $ – 200.000 $	Yılda 8–15	400.000 $ – 3 Milyon $
Kritik altyapı denetimi tetikleyicisi	20.000 $ – 80.000 $	Yılda 15–30	300.000 $ – 2,4 Milyon $



ROI Kategorisi 2: Operasyonel Verimlilik

Öğe	Manuel Devriye Modeli	Radar Modeli	Yıllık Tasarruf
Güvenlik devriye personeli (çevre güvenliği)	12–20 Tam Zamanlı Eşdeğer (FTE) × 60.000 $	3–5 FTE (izleme)	540.000 $ – 900.000 $
CCTV izleme personeli	4–8 Tam Zamanlı Eşdeğer (FTE) personel	1–2 Tam Zamanlı Eşdeğer (FTE) personel	180.000 $ – 360.000 $

Basit Geri Ödeme Modeli (Havalimanı Örneği)

· AESA sistemi maliyeti: 800.000 $ – 1,2 milyon $ (her şey dahil)

· Yılda 12 adet pist bekletme durumunun önlenmesi (ortalama 250.000 $/adet) = Yıllık 3 milyon $ tasarruf değeri

· Basit geri ödeme süresi: 3–5 ay

Kapsamlı Değerlendirme Kontrol Listesi

Teknik Performans

· 0,01 m² RCS (İHA) değerinde tespit menzili — koşulsuz/belirsiz menzil değil

· Yüksek güvenlikli tesisler için 0,005 m² RCS değerinde tespit menzili

· İz güncelleme hızı ≥ 0,25 sn (AESA TAS) veya ≥ 2 sn (mekanik)

· Menzil hassasiyeti ≤ 5 m RMS; açısal hassasiyet ≤ 0,5° RMS

· Hız hassasiyeti ≤ 0,5 m/s

· İzleme kapasitesi, beklenen nesne yoğunluğuyla uyumlu

· Yanlış alarm oranı ≤ 5/saat (personel tarafından izlenen) veya ≤ 1/gün (otomatik)

· Mikro-Doppler sınıflandırma doğruluğu ≥

· RF sessiz (RF-silent) tespit yeteneği, saha (laboratuvar değil) verileriyle kanıtlanmış

Sistem Mimarisi

· Çoklu sensör füzyonu mevcut (radar + RF + EO/IR)

· Yönlendirme süresi (slew-to-cue) < 5 saniye; manuel arama olmaksızın hedef görüntü karesinde · Konuşlandırma esnekliği: sabit + araca monteli + taşınabilir · AESA kademeli performans kaybı (graceful degradation) veya mekanik MTBF (arıtalar arası ortalama süre) belirtilmiş

Entegrasyon

· Sözleşme öncesinde API/SDK dokümantasyonu sağlanmış

· GB/T 28181 / ONVIF / RTSP / RESTful API uyumluluğu doğrulanmış

· SAPIENT ICD uyumluluğu doğrulanmış (kamu konuşlandırmaları)

· ASTERIX Cat 240/48 uyumluluğu doğrulanmış (havalimanı konuşlandırmaları)

· Çoklu saha merkezi izleme özelliği doğrulanmış

Sertifikalar

· Konuşlandırma bölgesine göre CE (RED) / FCC / UKCA uyumluluğu

· ISO 9001; ISO 14001; ISO 45001

· IP66 / IP67; Çalışma sıcaklığı ortam koşullarını kapsıyor

· Spektrum lisansı başvuru süreci teyit edildi

Tedarikçi Yeterliliği

· Benzer ortamlardaki kurulumlar doğrulandı

· Bölgenizdeki referans tesise ulaşılabilir durumda

· Temel bileşenler kurum içi (TR modülleri, algoritmalar, C2)

· Algoritma güncelleme sıklığı belgelendi

· 7/24 uzaktan destek teyit edildi

Ticari

· 10 yıllık Toplam Sahip Olma Maliyeti (TCO) analizi tamamlandı

· Sözleşme öncesinde kabul testi kriterleri tanımlandı

· Sözleşme koşullarında yazılım güncelleme yükümlülükleri yer alıyor

· İhracat kontrol sınıflandırması teyit edildi



Terimler Sözlüğü

AESA: Aktif Elektronik Taramalı Dizi (Active Electronically Scanned Array). Her bir elemanında iletim/alım modülleri bulunan, hareketli parçası olmayan katı hal (solid-state) radar anteni.

ASTERIX: ATM (Hava Trafik Yönetimi) radar veri değişimi için Eurocontrol standart veri formatı. Radar videosu için Kategori 240; hedef raporları için Kategori 48.

CFAR: Sabit Yanlış Alarm Oranı (Constant False Alarm Rate). Yanlış alarm olasılığını sabit tutacak şekilde uyarlanan algılama eşiği algoritması.

DBF: Dijital Hüzme Şekillendirme (Digital Beamforming). Birden fazla yükseliş açısında eşzamanlı hüzmeler oluşturulmasını sağlayan dijital sinyal işleme yöntemi.

FMCW: Frekans Modülasyonlu Sürekli Dalga (Frequency Modulated Continuous Wave). Eşzamanlı mesafe ve hız ölçümü sağlayan radar dalga formu.

GMTI: Yer Hareketli Hedef Tespiti (Ground Moving Target Indication). Sabit yansımaların (clutter) Doppler filtrelemesi yoluyla yerdeki hareketli hedefleri tespit eder ve izler.

IP66 / IP67: Giriş Koruması (Ingress Protection) dereceleri. IP66: toz geçirmez + yüksek basınçlı su jeti. IP67: toz geçirmez + 1 metre derinliğe geçici daldırma.

Mikro-Doppler: Dönen/salınım yapan alt bileşenlerden kaynaklanan frekans modülasyonları. Drone pervaneleri ve kuş kanatları, yapay zeka (AI) ile sınıflandırmaya olanak tanıyan belirgin desenler oluşturur.

MTBF: Arızalar Arası Ortalama Süre (Mean Time Between Failures). Mekanik tarama: tipik olarak 8.000–15.000 saat. AESA: tipik olarak > 65.000 saat.

RCS: Radar Kesit Alanı (Radar Cross Section). Bir hedefin radar enerjisini ne kadar etkili yansıttığının m² cinsinden ölçüsü. DJI Phantom 4 ≈ 0,01 m².

SAPIENT: Entegre Elektronik Ağ Teknolojisi ile Varlık Koruma Amaçlı Algılama (Sensing for Asset Protection with Integrated Electronic Networked Technology). İHA tespit sistemlerinin birlikte çalışabilirliği için açık arayüz standardı.

Slew-to-Cue: Bir PTZ kamerayı radar tarafından tespit edilen bir nesnenin konumuna yönlendiren otomatik süreç. Performans: < 5 saniye. TAS (Track-After-Scan / Tarama Sonrası İzleme): Doğrulanmış izlere özel bir hüzme bekleme süresi sağlayan ve 0,25 saniyelik güncelleme hızı elde eden AESA modu. TCO: Toplam Sahiplik Maliyeti. Belirlenen yaşam döngüsü süresi boyunca CapEx (Sermaye Harcaması) + OpEx (İşletme Gideri). TWS (Track-While-Scan / Tarama Sırasında İzleme): Yeni tespitler için eş zamanlı tarama yaparken izleri koruyan radar modu.

SSS

Bir drone tespit radarı, DJI marka bir drone'u ne kadar mesafeden tespit edebilir?

DJI Phantom 4 (RCS ≈ 0,01 m²): T-Serisi mekanik tarama için yaklaşık 3–10 km ve A-Serisi AESA için 5–8 km. Kentsel veya kıyı koşullarında, etkin menzil serbest uzay değerlerine kıyasla –50 daha düşüktür.

Tedarik şartnamemde hangi RCS değerini kullanmalıyım?

Birincil referans değeri olarak RCS = 0,01 m² kullanın. Özel yapım veya karbon fiber nesnelerin beklendiği yüksek güvenlikli sahalar için RCS = 0,005 m² değerini ekleyin.

Drone tespitinde iz yenileme hızı neden önemlidir?

2 saniyelik güncelleme hızında, 20 m/s hızla hareket eden bir nesne güncellemeler arasında 40 metre yol alır; bu mesafe muhtemelen PTZ görüş alanının (FOV) dışındadır. 0,25 saniyelik TAS (Tarama Sonrası İzleme) hızında ise nesne 5 metre ilerler ve güvenli bir şekilde görüntü karesi içinde kalır.

TWS ile TAS arasındaki fark nedir?

TWS (Tarama Sırasında İzleme), tüm nesneleri tarama hızında günceller. TAS (yalnızca AESA radarlarında bulunur) ise tam hacimli TWS işlevini eşzamanlı olarak sürdürürken, doğrulanmış nesnelere 0,25 saniyelik aralıklarla özel hüzme süresi ayırır.

Bir drone tespit radarı tedarikçisi hangi sertifikalara sahip olmalıdır?

Asgari olarak: AB için CE (RED); ISO 9001; IP66 veya IP67. Havalimanı kurulumlarında ayrıca spektrum izni ve ASTERIX uyumluluğu gereklidir.

Slew-to-cue nedir ve operasyonel olarak neden önemlidir?

Slew-to-cue automatically directs a PTZ camera to a radar-detected object. A well-calibrated system achieves this in < 5 seconds. Failure requires operators to manually search, significantly increasing response time.

Havalimanları drone tespit radarını nasıl tedarik etmelidir?

Temel gereksinimler: Ulusal havacılık otoritesi ile spektrum koordinasyonu (6–18 ay), ASTERIX Cat 240/48 uyumluluğu, ILS/DME/ATCRBS sistemleriyle parazit sorunu yaşanmadığının teyidi ve FAA Cert Alert 21-04 / ICAO Doc 10019 standartlarına uygunluk.

AESA ve mekanik taramalı radarı nasıl karşılaştırırım?

AESA: daha yüksek CapEx, hareketli parça yok, MTBF > 65.000 saat, 0,25 s TAS güncellemesi, 7/24 kullanımda 10 yıllık TCO daha düşük. Mekanik: daha düşük CapEx, periyodik bakım, 2–3 s tarama güncellemesi, CapEx başına en yüksek kapsama.

Drone tespit radarı kuşları drone'lardan ayırt edebilir mi?

Evet — mikro-Doppler analizi ile. Kuşlar kanat çırpışından 3–15 Hz salınımlı modülasyon üretir; drone pervaneleri daha yüksek frekanslı (50–200 Hz), mekanik olarak düzenli modülasyon üretir. Yapay zeka saha koşullarında > ayırt etme başarısı sağlar.

RF tespiti ile radar arasındaki fark nedir?

RF tespiti, kontrol bağlantısı sinyallerini izler; bu yöntem standart RC protokolü kullanan dronlar için etkili olsa da, RF yayını yapmayan önceden programlanmış dronları tespit edemez. Radar ise RF yayınına bakılmaksızın her türlü hedefi tespit eder.

Bir drone tespit radarı aynı anda kaç nesneyi izlemelidir?

Tek bir nokta/istasyon: 50–200. Havaalanı/sınır: 500+. Sürü senaryoları: 1.000–2.000+.

Bir drone radarı kabul testinde neler yer almalıdır?

Asgari gereklilikler: Belirlenen RCS (Radar Kesit Alanı) ve mesafelerde referans nesnenin tespiti; takip sürekliliği (60 saniye havada asılı kalma, takip kaybı olmaması); yönlendirme (slew-to-cue) süresi; yanlış alarm ölçümü (gerçek ortamda ≥ 72 saat); RF yayını yapmayan dronların tespiti; çoklu nesne kapasite testi.

Pratik bir yanlış alarm oranı bütçesini nasıl hesaplarım?

A single operator can investigate approximately 5–10 alarms/hour before fatigue-induced degradation. Set requirement from staffing model: < 5/hour for single-operator; < 1/hour for part-time; < 1/day for automated-response.

Bir drone tespit radarı hangi açık standartları desteklemelidir?

GB/T 28181 (Çin IP kamera standardı), ONVIF Profile S/T, RTSP, RESTful API, ASTERIX Cat 240/48 (havalimanı), SAPIENT ICD (çoklu tedarikçili devlet projeleri). Satın alma öncesinde her biri için ilgili dokümantasyonu talep edin.

Havalimanı ve kritik altyapı drone tespiti arasındaki temel farklar nelerdir?

Havalimanları; spektrum uyumlu ekipman, ATM (Hava Trafik Yönetimi) entegrasyonu ve seyrüsefer yardımcılarıyla çakışmama (deconfliction) gerektirir; ayrıca birçok bölgede yasal ön onay zorunluluğu vardır. Kritik altyapı uygulamalarında ise her türlü hava koşulunda güvenilirlik, geniş çevre koruma alanı, çoklu tehdit tespiti (drone + kara unsurları) ve SCADA/DCS/PSIM entegrasyonu ön plandadır.
