MR-RDT05K Alçak İrtifa Gözetim Radarı

T05 Low Altitude Surveillance Radar 1 Illustration
T05 Low Altitude Surveillance Radar 1 Illustration
Alcak irtifa gozetleme radari

MR-RDT05K Düşük İrtifa Gözetleme Radarının Teknik Özellikleri

Ürün Açıklaması:

MR-RDT05K düşük irtifa gözetleme radarı, hava, kara ve su yüzeyi tespitini entegre edebilen üç boyutlu bir radar sistemidir. Drone, uçak ve kuşlar gibi hedefleri hızlı şekilde tespit edip sürekli takip ederken; personel ve araçlar gibi kara hedefleri ile gemiler gibi su yüzeyi hedeflerini anlık izleyebilir. Eşzamanlı çok ışın teknolojisi ve yüksek performanslı sinyal işleme teknikleri kullanılarak, radar karmaşık çoklu hedef ortamlarında bile hedef pozisyonu ve hareket durumlarını hızlı ve doğru şekilde elde eder. Radar, düşük iletim gücüne sahip sürekli dalga çalışma modunu kullanır; bu sayede darbeli radar sistemlerine göre elektromanyetik yakalanma direncini önemli ölçüde artırır. Kooperatif tespit sistemlerinde, elektro-optik cihazlar ve kuş dağıtma donanımları gibi diğer sensörlere yüksek hassasiyetli hedef verileri sunan temel bir algılama birimi olarak görev yapar.

Ücretsiz Teklif Alın

Ürün Tanıtımı

MR-RDT05K düşük irtifa gözetleme radarı, hava sahası, kara ve su yüzeyi tespit yeteneklerini tek bir sistemde birleştirir. Dronlar, uçaklar, kuşlar, araçlar, personel ve gemilerin gerçek zamanlı izlenmesini ve takibini destekler.

Radar, mekansal azimut taraması ile yükselti dijital ışın oluşturma (DBF) teknolojisini birleştirerek tam 360° azimut kapsama ve geniş alan tespit kabiliyeti sağlar.

Yüksek performanslı sinyal işleme ve takip algoritmaları ile sistem, karmaşık ve yoğun çoklu hedef koşullarında doğru hedef tespiti ve stabil takip performansı sağlar.

Uygulama senaryoları

  • Low Altitude Surveillance Radar 2 Illustration

    Küçük İHA Tespiti

  • Low Altitude Surveillance Radar 3 Illustration

    Deniz Yüzeyi İHA Tespiti

  • Low Altitude Surveillance Radar Illustration

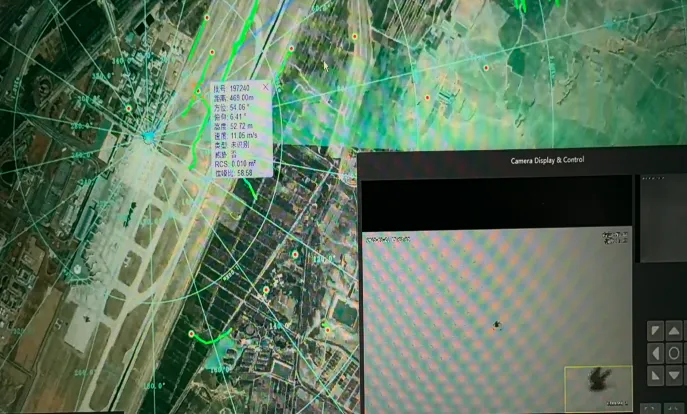

    Havalimanı Kuş Tespiti

  • Low Altitude Surveillance Radar 6 Illustration

    Araç Üstü Kurulum

  • Low Altitude Surveillance Radar 1 Illustration

    Karşı İHA Entegre Sistemi

Ürün özellikleri ve teknik araçlar

Yüksek Algılama Hassasiyeti
Radar, gelişmiş sinyal işleme algoritmaları ve sistem mimarisine dayanarak mesafe, hız, azimut ve irtifa ölçümlerini doğru şekilde sunar.

Büyük Kapasiteli Geniş Alan Tespiti
Mekanik azimut taraması yükselti DBF ile birleştirilerek 360° kapsama ve büyük alanlarda çoklu hedeflerin gerçek zamanlı takibini sağlar.

Yüksek Yenileme Hızı ve Hassas Takip
Yüksek yenileme hızı ve gelişmiş takip algoritmaları yüksek hızlı ve manevra kabiliyetine sahip hedeflerin takibini artırır.

Yüksek Hassasiyet ve Düşük Yanlış Alarm Oranı
Parazit bastırma teknolojisi, düşük yanlış alarm oranını koruyarak karmaşık ortamlarda zayıf hedeflerin tespitine olanak tanır.

Mükemmel Anti-Elektromanyetik Yakalama Performansı
Düşük iletim gücüne sahip sürekli dalga çalışması, yakalanma riskini azaltır ve elektromanyetik girişim ve gizlenme performansını artırır.

Basit İşletim ve Taşınabilirlik
Hafif modüler tasarım ve akıllı arayüz hızlı kurulum ve kolay kullanım sağlar.

Teknik parametreler

Parametre Spesifikasyon
Çalışma Bandı Ku-bandı
Teknoloji Mekanik Açı Tarama + Yükselme DBF
Algılama Menzili 5 km
Maksimum Algılama Yüksekliği 600 m
Kör Nokta 50 m
Açısal Kapsama 360°
Yükseklik Kapsamı 0° ~ 60°
Hız Ölçüm Aralığı 1–100 m/s
Küçük İHA Tespiti ≥3 km (RCS=0,01 m²)
Orta Düzey İHA Tespiti ≥5 km (RCS=1m²)
Araç / Helikopter Algılama ≥5 km (RCS=5m²)
Menzil Doğruluğu ≤5 m
Hız Doğruluğu ≤0,5 m/s
Açı Doğruluğu ≤0.4° (Azimut & Yükseklik)
Yenileme Hızı 1s / 2s / 3s (yapılandırılabilir)
Takip Kapasitesi ≥200 hedef
Çalışma Sıcaklığı -40℃ ~ +55℃
Koruma Seviyesi IP66 (Ana Ünite IP67)
Güç Kaynağı DC 36–52V
Güç Tüketimi ≤180W
İletişim Ethernet
Ağırlık ≤26 kg (Ana Ünite + Platform)

Boyut/Ağırlık

 Öğe   Boyutlar (mm) Ağırlık (kg) Paketlenmiş Boyut (mm) Paketlenmiş Ağırlık (kg)
Ana Ünite ≤453*353*87 ≤12 ≤750*660*410

(Ana Ünite+Döner Tabla)

 ≤50

(Ana Ünite+Döner Tabla)
Taban ≤412*Φ225 ≤14.2
Tripod ≤940*230*230 ≤12 ≤1140*290*290 ≤15

T05 Alçak İrtifa Gözetleme Radarı

Ürün Listesi

Hayır İsim Miktar Birim Açıklama
1 Radar Ana Ünitesi 1 Birim
2 Radar Tabanı 1 Birim
3 Tripod 1 Birim
4 Ana Ünite+Döner Tabla Taşıma Kutusu 1 Birim Alüminyum Alaşımlı Taşıma Çantası
5 Güç Adaptörü 1 Kablo AC220V'den DC48V'ye, Uzunluk 15m
6 İletişim Kablosu 1 Kablo Radarı Ekran ve Kontrol Terminaline Bağlar, Uzunluk 15m
7 Montaj Aletleri ve Vidalar 1 Set Host, Kaide, Tripod montajı için
8 Dokümantasyon 1 Anlaşıldı Kullanım Kılavuzu, vb. (Elektronik Sürüm)
