09:42 Bu belge bir C2 arayüz şartnamesi değil, sensör rolleri ve kanıt ilişkilendirme kılavuzudur. Radar, RF tespiti ve EO/IR farklı gözlemler üretir ve birbirinin yerine geçebilen sensörler gibi puanlanmamalıdır. Radar iş birliği gerektirmeyen tespit, konum ve hareket izleri sağlar. RF sistemleri ilgili bir yayın mevcut olduğunda yayıcı, protokol veya kerteriz kanıtı ekleyebilir. EO/IR görsel veya termal doğrulama ve kayıtlı kanıt sağlar. Bir C2 platformu gözlemleri ilişkilendirir, güven ve önceliği yönetir ve olay geçmişini korur.
Füzyon, sistem korelasyonu desteklenmeyen bir kimlik iddiasına dönüştürmeden zamanında, izlenebilir ve operasyonel olarak yararlı bir olay oluşturduğunda başarılıdır. Mimari sensör rollerini, ilişkilendirme kurallarını, güven geçişlerini, doğrulama kriterlerini, bozulmuş modları ve kanıt saklamayı tanımlamalıdır. Ön seçim karşılaştırması için radar EO füzyon tedarik kontrol listesikullanın. Ayrıntılı iz alanları, koordinatlar, zaman damgaları, cihaz kontrol komutları ve EO/IR cueing kabulü ayrı Counter-UAS C2 arayüz gereksinimleri kılavuzuna aittir. MR2000 birleşik cihaz yönetimi, çok kaynaklı füzyon, radardan EO/IR'a cueing, alarmlar, insansız çalışma ve geçmiş oynatma için pratik bir Midradar temeli sağlar.

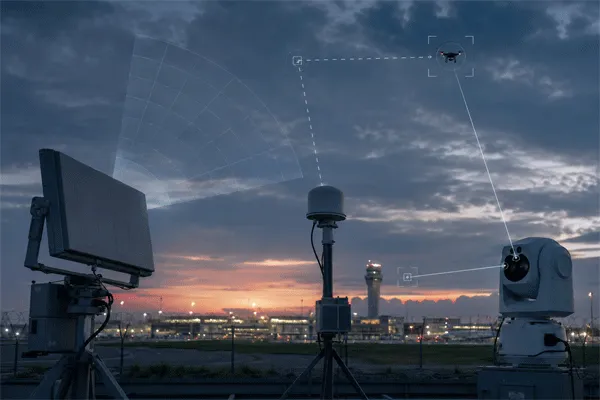

Counter-UAS sensör füzyonu: radar, RF ve EO/IR rolleri, ilişkilendirme ve doğrulama
Bu kılavuz radar, RF ve EO/IR kaynaklarını tek bir C2 iş akışında tamamlayıcı kaynaklar olarak kullanan projeler için geçerlidir. Her projenin her sensöre ihtiyaç duyduğunu veya füzyonlanmış bir etiketin otomatik olarak doğru olduğunu varsaymaz. Mimari özgün gözlemleri korumalı, belirsizliği nicelleştirmeli ve operatörün kanıtı incelemesine izin vermelidir. Yasal olarak yetkilendirildiğinde aktif müdahale işlevleri ayrı bir alt sistem ve onay yolu olarak kalır. Gerçek sensör modelleri, arayüzler, ilişkilendirme kuralları ve kabul eşikleri saha ve göreve göre seçilmelidir.
Radar genellikle iş birliği yapmayan nesneler için birincil geniş alan sensörüdür, çünkü hedefin yayın yapmasını gerektirmeden menzil, yön ve hareketi ölçer. RF tespiti protokol, yayıcı veya kerteriz bilgisi ekleyebilir; ancak otonom, önceden programlanmış veya RF sessiz hedefler kullanılabilir bir sinyal sağlamayabilir. EO/IR şekli, davranışı ve bağlamı doğrulayabilir, ancak görüş alanı, atmosfer, aydınlatma ve görüş hattı geniş alan aramasını sınırlar.
Mimari her sensörü en güçlü rolünde kullanmalıdır. Radar keşfeder ve takip eder. RF mevcut olduğunda elektronik kanıt ekler. EO/IR doğrular ve kaydeder. C2 ilişkilendirme, öncelik, iş akışı ve kanıtı yönetir. Bu sınırları belirtmek gerçekçi olmayan beklentileri azaltır ve bir sensörün yanlış göreve göre değerlendirilmesini önler. Tam iş akışı için entegre karşı İHA mimarisi.
| Katman | Birincil Katkı | Temel sınırlama ve kabul |
| Radar | İş birliği gerektirmeyen tespit, konum, hız ve iz sürekliliği | Clutter, minimum menzil, güncelleme davranışı, iz ID'si ve geometriyi test edin |
| RF / RF | Yayınlar mevcut olduğunda yayıcı, protokol veya kerteriz kanıtı | RF sessiz hedefler, spektrum ortamı, yasal sınır ve hatalı ilişkilendirme |
| EO/IR | Görsel/termal doğrulama, takip ve kayıtlı kanıt | Görüş hattı, atmosfer, görüş alanı, yöneltme hatası ve tanımlama güveni |
| C2 ve füzyon | İlişkilendirme, öncelik, yöneltme, belirsizlik, olay ve operatör iş akışı | Zaman/koordinat kontrolü, açıklanabilirlik, bozulmuş mod ve denetim izi |
İki tespit yalnızca haritada birbirine yakın göründüğü için füzyonlanmamalıdır. Sistem zamanı, konum belirsizliğini, hızı, kerterizi, hedef sınıfını, sensör kapsamasını ve iz geçmişini dikkate almalıdır. Bir radar izi ile RF kerterizi aynı olayı destekleyebilir, ancak aynı konum doğruluğunu üretmez. EO/IR doğrulaması ancak yöneltme, hedefin görüntü içinde doğrulanması ve takip geri bildirimi sonrasında bir ize ait sayılmalıdır.
Füzyon mantığı, füzyonlanmış olayın yanında özgün sensör gözlemlerini de korumalıdır. Operatörler ve inceleyiciler her sonuca hangi sensörün katkı verdiğini ve güvenin zaman içinde nasıl değiştiğini bilmelidir.
Counter-UAS sensör füzyonu: radar, RF ve EO/IR rolleri, ilişkilendirme ve doğrulama
Her sensör doğru şekilde konumlandırılmalı ve yönlendirilmelidir. Proje datum, irtifa referansı, birimler, kuzey konvansiyonu, işaret, montaj koordinatları ve boresight kalibrasyonunu tanımlamalıdır. Radar ve EO/IR cihazları ayrı olduğunda gerçek enlem, boylam ve irtifa değerleri kullanılmalı ve koordinat dönüşümü entegrasyon kapsamının parçası olmalıdır.
Zaman da aynı derecede önemlidir. Tespit zamanı, ölçüm zamanı, güncelleme zamanı, gönderim zamanı, cihaz konumu ve video zamanı tanımlı ortak bir referans kullanmalıdır. Veri yaşı görünür veya hesaplanabilir olmalıdır; böylece sistem kamerayı eski bir konuma yöneltmek yerine hareketli hedefi tahmin edebilir. Ayrıntılı iz alanları, koordinat ve zaman senkronizasyonu, cihaz kontrol komutları ve EO/IR cueing kabulü için Midradar'ın Counter-UAS C2 arayüz gereksinimleri kılavuzu.
Sağlam bir iş akışı, radar kararlı bir iz oluşturduğunda başlar. C2 kalite ve önceliği kontrol eder ve bir RF gözleminin veya başka bir sensör raporunun olayı destekleyip desteklemediğini belirler. Ardından kapsama, kullanılabilirlik ve görev önceliğine göre bir EO/IR cihazı seçer. Koordinat dönüşümü ve hedef tahmini cueing komutunu üretir. PTU hareket eder ve konum bildirir; kamera hedefi yakalar, doğrular veya reddeder; sonuç olaya eklenir. Uzun menzilli cueing donanımı seçimi için pan-tilt ünite seçim kılavuzu.
İş akışı, doğrulama başarısız olduğunda ne olacağını tanımlamalıdır. Sistem cueing'e devam edebilir, aramayı genişletebilir, başka bir kamera seçebilir, güveni düşürebilir, yalnızca radar olayını koruyabilir veya operatörü uyarabilir. Arıza davranışı füzyon tasarımının parçasıdır. Radar cueing ve görsel doğrulamaya odaklanan projeler radar-görüntü füzyonu hızlı yanıt kılavuzu.
MR2000 radar, spektrum tespiti, EO/IR ve yetkilendirilmiş müdahale cihazlarının birleşik yönetimini destekler. Harita görüntüleme, hedef listeleri, çok kaynaklı iz füzyonu, radarın EO/IR'ı yönlendirmesi, video izleme ve kayıt, elektronik çitler, alarm seviyeleri, role dayalı kullanıcı yönetimi, otomatik arama ve insansız çalışma sağlar. Ayrıca geçmiş inceleme için izleri ve senkronize videoyu yeniden oynatabilir.
Bu işlevler entegre bir operasyon iş akışını destekler. Proje mühendisliğini ortadan kaldırmaz. Cihaz koordinatları, radar ve kamera kalibrasyonu, hedef işleme parametreleri, yenileme davranışı, hedef kaybı kuralları, kamera görüş alanları, takip modları ve insansız müdahale koşulları gerçek kurulum için yapılandırılmalı ve doğrulanmalıdır.
Sık görülen füzyon hataları; örtüşen veya tanımsız sensör rolleri atamak, gözlemleri yalnızca ikonlar haritada yakın diye ilişkilendirmek, bir RF yayıcı kimliğini fiziksel hedef kimliği olarak ele almak, özgün gözlemleri opak tek bir füzyon etiketiyle değiştirmek, güven değişimlerini kaydetmemek ve bir sensör kullanılamaz hale geldikten sonra normal sonuçları sürdürmektir.
Başka bir hata kavramsaldır: sınıflandırmayı kesinlik olarak görmek. Radar, RF veya AI etiketleri güven ve destekleyici kanıt taşımalıdır. Görsel doğrulama da uzun menzil, pus, düşük kontrast veya kısmi engel altında belirsiz kalabilir. Sistem belirsizliği korumalı, her sensör katkısını göstermeli ve operatör incelemesini desteklemelidir. Koordinat, zamanlama, sürücü ve cihaz kontrol arızaları burada yinelenmek yerine ayrı C2 arayüz kabul planı kapsamında test edilmelidir.
Counter-UAS sensör füzyonu: radar, RF ve EO/IR rolleri, ilişkilendirme ve doğrulama
Kabul testleri, sensör rolleri ve ilişkilendirme mantığının doğru ve izlenebilir olaylar oluşturup oluşturmadığını sınamalıdır. RF sessiz hedefler, eşleşen radar izi olmayan bir RF gözlemi, kesişen iki iz, kamera edinim hatası, çelişkili sınıflandırma, sensör kesintisi ve toparlanma dahil olmak üzere temsilî tek hedefli ve çok hedefli senaryolar kullanın. Doğru ilişkilendirme, hatalı ilişkilendirme, iz ID sürekliliği, doğrulamaya kadar geçen süre, güven geçişleri, bozulmuş mod davranışı ve olay kanıtı eksiksizliğini ölçün.
Dışa aktarılan kayıt, ortak bir olay ID'si altında özgün radar izini, varsa RF gözlemini, EO/IR video veya anlık görüntülerini, füzyonlanmış olay kararını, alarmları ve operatör eylemlerini korumalıdır. Arayüz zamanlaması, koordinat dönüşümü, komut gecikmesi ve hedefin görüntü içindeki hatası zorunlu proje testleri olarak kalır; ancak ayrıntılı şartnamesi Counter-UAS C2 arayüz gereksinimleri kılavuzuna aittir.
Kullan radar field-test and acceptance guide test geometrisini ve sorumlulukları tanımlamak için.
Çok sensörlü füzyon, farklı gözlemleri kontrollü bir karar ve kanıt iş akışına dönüştürdüğünde değer yaratır. Mimari her sensörün sınırlarına saygı duymalı, özgün verileri korumalı, zaman ve koordinatları yönetmeli, yöneltme döngüsünü kapatmalı ve arızalar sırasında anlaşılır kalmalıdır.
Midradar çok sensörlü mimari incelemesi için saha ve tehdidi, mevcut radar/RF/EO/IR ekipmanını, C2 veya VMS'yi, arayüz belgelerini, ağ ve siber güvenlik gereksinimlerini, operatör iş akışını ve kabul hedeflerini sağlayın. Midradar ön sensör rol matrisi, veri akışı mimarisi ve entegrasyon açıklama listesi hazırlayabilir.
Her tehdit için geçerli değildir. RF tespiti ilgili yayınlara bağlıdır; otonom veya RF sessiz hedefler iş birliği gerektirmeyen radar tespiti gerektirebilir.
Hayır. Görsel doğrulama görüş hattına, menzile, atmosfere, görüş alanına, yöneltme doğruluğuna, kontrasta ve takip performansına bağlıdır.
En azından özgün sensör gözlemleri, füzyonlanmış olay, zaman damgaları, iz ID'leri, alarmlar, video veya anlık görüntüler, operatör eylemleri ve olayla ilgili cihaz durumu saklanmalıdır.
Bilinen zamanlama ve geometriye sahip temsilî tek hedefli ve çok hedefli senaryolar kullanın. Doğru ve hatalı ilişkilendirmeleri, iz ID sürekliliğini, çatışma yönetimini ve özgün gözlemlerin korunmasını ölçün.
C2 arızayı bildirmeli, mevcut verileri korumalı, mutabık kalınan bozulmuş iş akışını uygulamalı, desteksiz sonuçları engellemeli ve arıza ile toparlanma sırasını kaydetmelidir.
